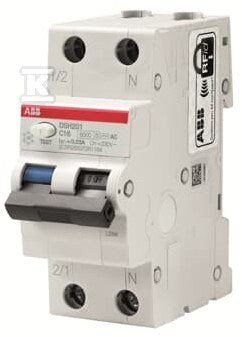

Wyłącznik różnicowo-nadprądowy, 1P+N, charakterystyka C, 20A, 6kA, 30mA, AC, bezzwłoczny DSH201 C20 AC30
Wyłącznik różnicowo-nadprądowy, 1P+N, charakterystyka C, 20A, 6kA, 30mA, AC, bezzwłoczny DSH201 C20 AC30
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 20 A |
| Liczba biegunów (całkowita) | 2 |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP2X |
| Częstotliwość | 50 Hz |
Co oznacza C20 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ABB
Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A
ABB
Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A
ABB
OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy
ABB
E219-D Lampka sygnalizacyjna LED zielona 115230VAC
Specyfikacja techniczna
28 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Czułość | AC |
| Głębokość wbudowania | 69 mm |
| Jednocześnie rozłączany biegun N | tak |
| Kategoria przepięcia | 3 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | tak |
| Napięcie znamionowe | 230 V |
| Ochrona przed niepożądanym wyzwoleniem | tak |
| Prąd znamionowy | 20 A |
| Przekrój przyłączanego przewodu jednodrutowego | 25 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 25 ... 25 mm2 |
| Rodzaj charakterystyki wyłączania | Bezzwłoczny |
|---|---|
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP2X |
| Stopień zanieczyszczenia | 2 |
| Straty mocy | 5.7 W |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | -25 ... 55 °C |
| Z blokadą | tak |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 10 kA |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,085 m / 0,035 m / 0,069 m / 0,182 kg |
Opis
Wyłącznik różnicowo-nadprądowy, 1P+N, charakterystyka C, 20A, 6kA, 30mA, AC, bezzwłoczny DSH201 C20 AC30 o numerze katalogowym   2CSR255070R1204 w kategorii Wyłączniki różnicowoprądowe nadprądowe>Wyłączniki różnicowoprądowe z członem nadprądowym typ AC. Produkt wyprodukowany przez markę ABB, seria DSH201. WYŁĄCZNIK o wymiarach 0,07 x 0,04 x 0,09 m. Waga produktu wynosi 0,18 kg.
