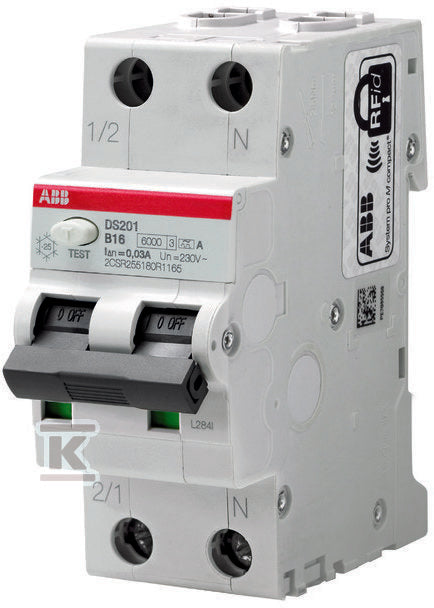

Wyłącznik różnicowo-nadprądowy, 1P+N, charakterystyka C, 16A, 10kA, 30mA, A, bezzwłoczny DS201 M C16 A30
Wyłącznik różnicowo-nadprądowy, 1P+N, charakterystyka C, 16A, 10kA, 30mA, A, bezzwłoczny DS201 M C16 A30
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów (całkowita) | 2 |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 10 kA |
| Napięcie znamionowe | 240 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50/60 Hz |
Co oznacza C16 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M2P EDI A C16/0.03 |
ETI | CQD350 | brak danych | 2 | na zamówienie |
630,09 złbrutto
512,27 złnetto
|
Zobacz |
 Wyłącznik różnicowonadprądowy P 312 2P C 16 A 30 mA typ A 10KA serii DX3 |
LEGRAND | CSL459 | brak danych | 4 | na zamówienie |
967,04 złbrutto
786,21 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ABB
Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A
ABB
Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A
ABB
OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy
ABB
E219-D Lampka sygnalizacyjna LED zielona 115230VAC
Specyfikacja techniczna
30 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50/60 Hz |
| Czułość | A |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 69 mm |
| Jednocześnie rozłączany biegun N | tak |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Napięcie znamionowe | 240 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Ochrona przed niepożądanym wyzwoleniem | nie |
| Prąd znamionowy | 16 A |
| Przekrój przyłączanego przewodu wielożyłowego | 0.75 ... 16 mm2 |
|---|---|
| Rodzaj charakterystyki wyłączania | Bezzwłoczny |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Straty mocy | 4.5 W |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | -25 ... 55 °C |
| Z blokadą | nie |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 15 kA |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,035 m / 0,069 m / 0,085 m / 0,2 kg |
Opis
Wyłącznik różnicowo-nadprądowy, 1P+N, charakterystyka C, 16A, 10kA, 30mA, A, bezzwłoczny DS201 M C16 A30 o numerze katalogowym   2CSR275180R1164 w kategorii Wyłączniki różnicowoprądowe nadprądowe>Wyłączniki różnicowoprądowe z członem nadprądowym typ A. Produkt wyprodukowany przez markę ABB, seria DS201 M. WYŁĄCZNIK o wymiarach 0,09 x 0,07 x 0,04 m. Waga produktu wynosi 0,2 kg.
