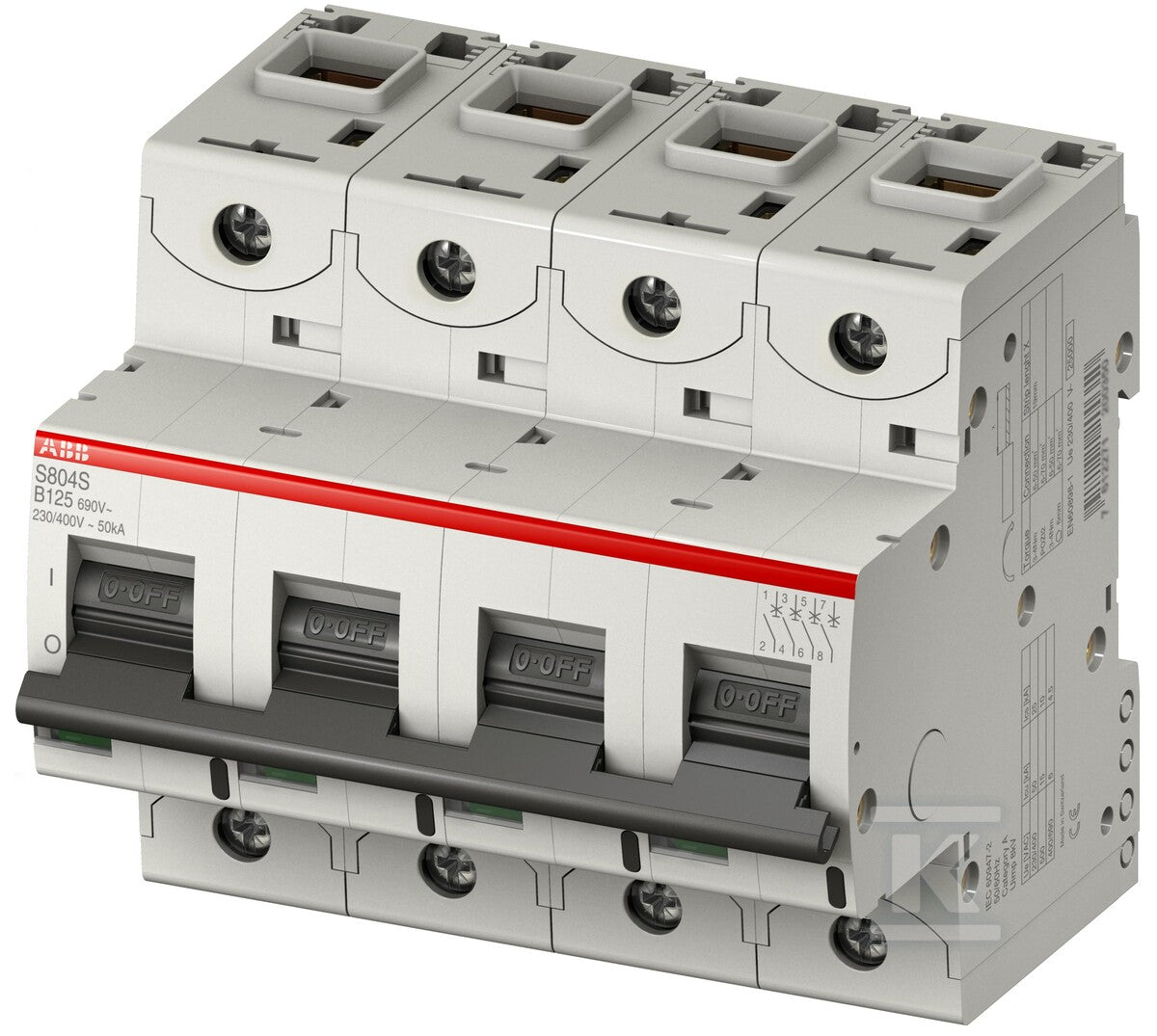

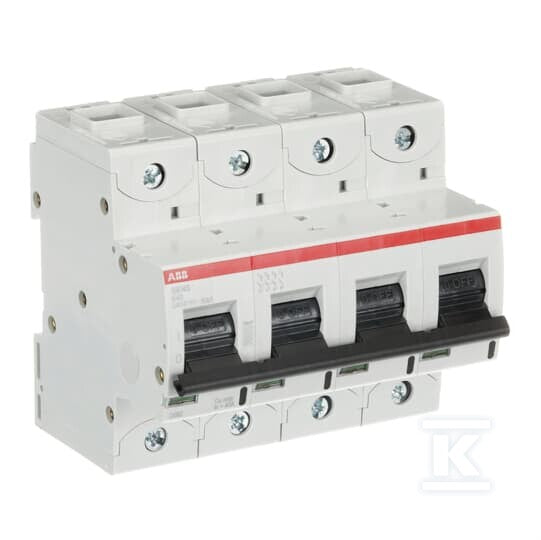

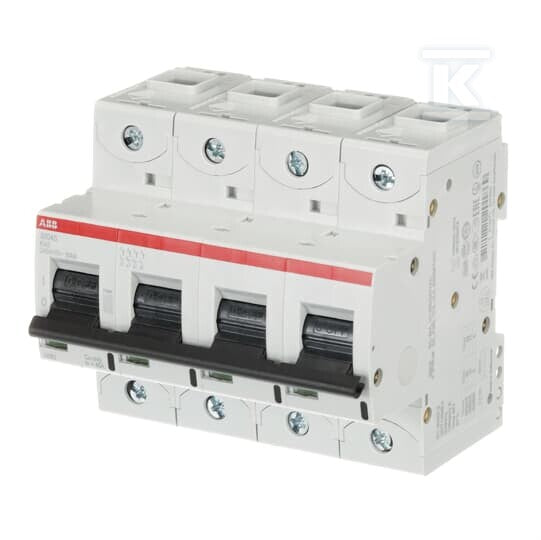

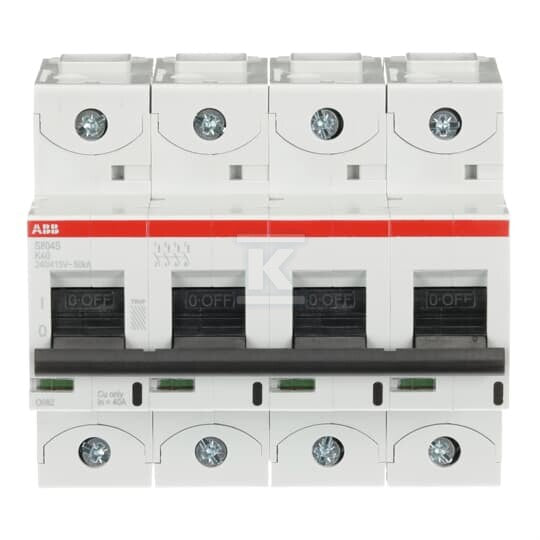

Wyłącznik nadmiarowo-prądowy, 4P, charakterystyka K, 40A, 50kA, AC | S804S-K40
Wyłącznik nadmiarowo-prądowy, 4P, charakterystyka K, 40A, 50kA, AC | S804S-K40
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | K |
|---|---|
| Prąd znamionowy | 40 A |
| Liczba biegunów (całkowita) | 4 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 25 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 6 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 82.5 mm |
Co oznacza K40 25 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Charakterystyka do zabezpieczania silników i transformatorów: wysoki próg zwarciowy (8 do 12 razy prąd znamionowy) i czuły człon przeciążeniowy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ABB
Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A
ABB
Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A
ABB
OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy
ABB
E219-D Lampka sygnalizacyjna LED zielona 115230VAC
Specyfikacja techniczna
28 parametrów z karty producenta| Charakterystyka wyzwalania | K |
|---|---|
| Głębokość wbudowania | 82.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów (całkowita) | 4 |
| Liczba biegunów chronionych | 4 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 690 V |
| Prąd znamionowy | 40 A |
| Przekrój przyłączanego przewodu jednodrutowego | 0 ... 70 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 0 ... 50 mm2 |
| Rodzaj napięcia | AC/DC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 14.8 W |
| Szerokość wyrażona liczbą modułów | 6 |
| Temperatura otoczenia w warunkach pracy | 0 ... 60 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 25 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 25 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 50 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 8 kV |
| dł/szer/wys/waga/obj | 0,095 m / 0,106 m / 0,0825 m / 0,98 kg / 0,001 m3 |
Opis
Wyłącznik nadmiarowo-prądowy, 4P, charakterystyka K, 40A, 50kA, AC | S804S-K40 o numerze katalogowym   2CCS864001R0557 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe - pozostałe. Produkt wyprodukowany przez markę ABB, seria S800S. WYŁĄCZNIK o wymiarach 0,08 x 0,11 x 0,1 m. Waga produktu wynosi 0,98 kg.
