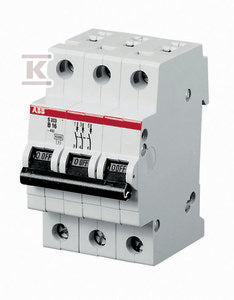

Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka D, 20A, 6kA, AC | S203-D20
Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka D, 20A, 6kA, AC | S203-D20
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
Co oznacza D20 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast dopiero przy prądzie 10 do 20 razy większym od znamionowego. Do urządzeń o bardzo dużym prądzie rozruchowym: duże silniki, spawarki, transformatory o dużej mocy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy S 303 3P D 20A 6000A TX3 |
LEGRAND | HEC547 | 10 kA | 3 | 9 szt. |
273,05 złbrutto
221,99 złnetto
|
Zobacz |
 IC60N Wyłącznik nadprądowy, 20A, 6kA, charakterystyka D, 3-polowy |
SCHNEIDER ELECTRIC | CAL151 | 6 kA | 3 | 7 szt. |
243,17 złbrutto
197,70 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA PL6-D20/3 |
EATON | CIG836 | 6 kA | 3 | 21 szt. |
260,02 złbrutto
211,40 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P D 20A |
HAGER | AEG645 | 10 kA | 3 | 4 szt. |
376,38 złbrutto
306,00 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 3p+N D20 |
ETI | CDK827 | 6 kA | 4 | na zamówienie |
170,37 złbrutto
138,51 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 3P 20A charakterystyka D BKJ63Nd 3P D20 |
LS ELECTRIC | DJR444 | 6 kA | brak danych | na zamówienie |
86,91 złbrutto
70,66 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ABB
Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A
ABB
Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A
ABB
OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy
ABB
E219-D Lampka sygnalizacyjna LED zielona 115230VAC
Opis
Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka D, 20A, 6kA, AC | S203-D20 o numerze katalogowym   2CDS253001R0201 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 6kA. Produkt wyprodukowany przez markę ABB, seria S200. WYŁĄCZNIK Waga produktu wynosi 0,1 kg.
