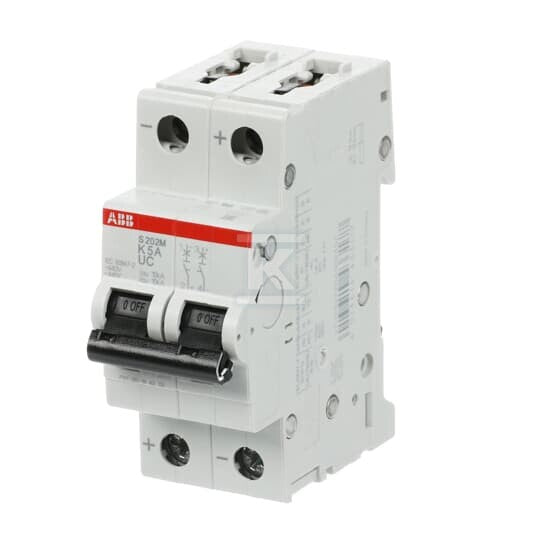

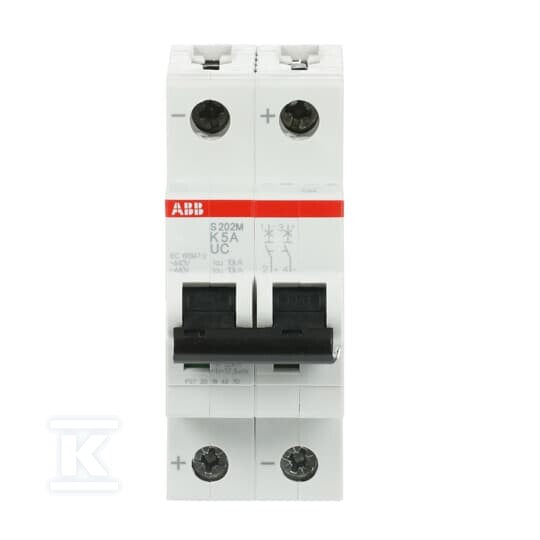

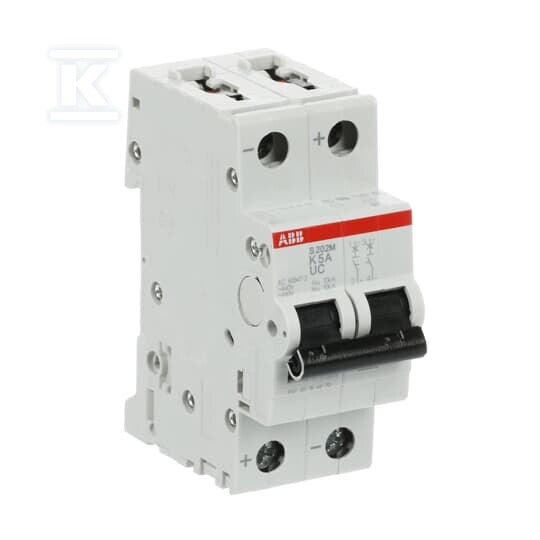

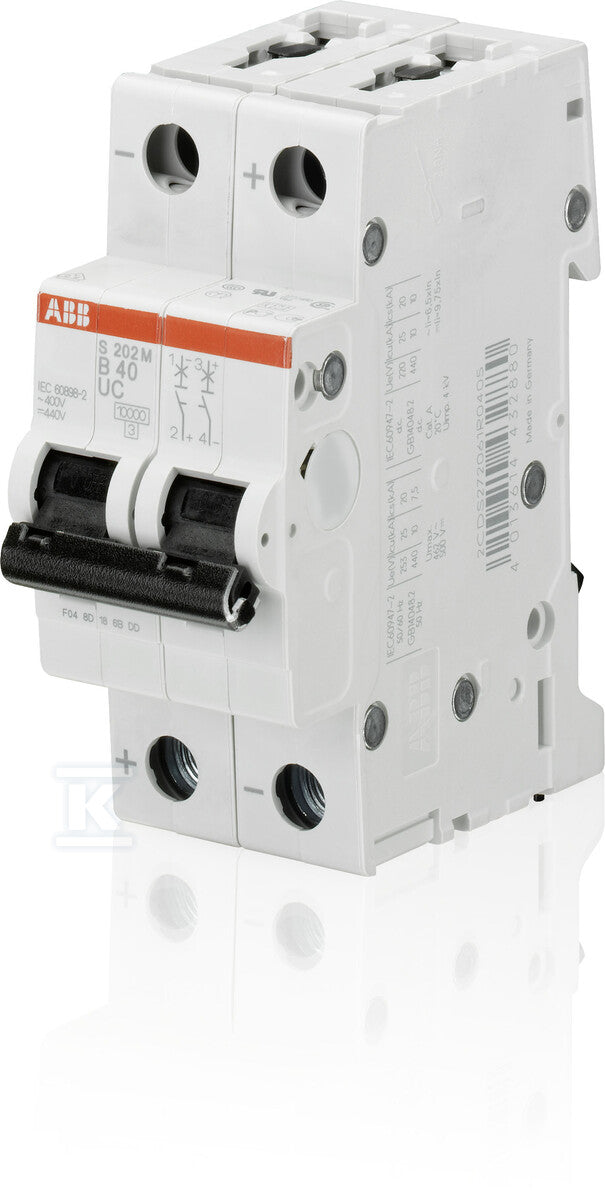

Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka K, 5A, 10kA, AC/DC | S202M-K5UC
Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka K, 5A, 10kA, AC/DC | S202M-K5UC
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | K |
|---|---|
| Prąd znamionowy | 5 A |
| Liczba biegunów (całkowita) | 2 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 69 mm |
Co oznacza K5 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Charakterystyka do zabezpieczania silników i transformatorów: wysoki próg zwarciowy (8 do 12 razy prąd znamionowy) i czuły człon przeciążeniowy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ABB
Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A
ABB
Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A
ABB
OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy
ABB
E219-D Lampka sygnalizacyjna LED zielona 115230VAC
Specyfikacja techniczna
28 parametrów z karty producenta| Charakterystyka wyzwalania | K |
|---|---|
| Głębokość wbudowania | 69 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 2 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 5 A |
| Przekrój przyłączanego przewodu jednodrutowego | 0.75 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 0.75 ... 25 mm2 |
| Rodzaj napięcia | AC/DC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 2.36 W |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | 0 ... 55 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 15 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,088 m / 0,035 m / 0,069 m / 0,25 kg |
Opis
Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka K, 5A, 10kA, AC/DC | S202M-K5UC o numerze katalogowym   2CDS272061R0357 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 10kA. Produkt wyprodukowany przez markę ABB, seria S200MUC. WYŁĄCZNIK o wymiarach 0,07 x 0,04 x 0,09 m. Waga produktu wynosi 0,25 kg.
