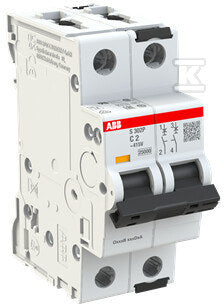

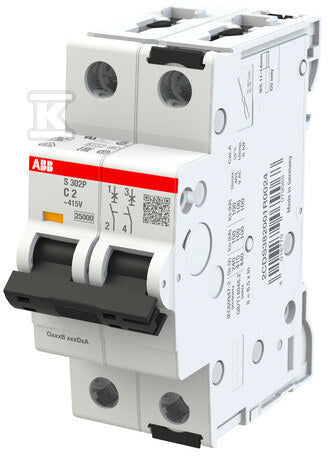

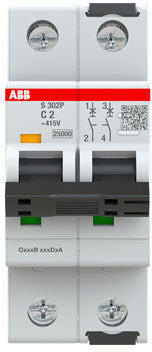

Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka C, 2A, 25kA, AC | S302P-C2
Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka C, 2A, 25kA, AC | S302P-C2
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 2 A |
| Liczba biegunów (całkowita) | 2 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 25 kA |
| Napięcie znamionowe | 415 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 69 mm |
Co oznacza C2 25 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy S 302 2P C 2A 6000A TX3 |
LEGRAND | HEC489 | 10 kA | 2 | 72 szt. |
231,24 złbrutto
188,00 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA PL6-C2/2 |
EATON | CHP020 | 6 kA | 2 | 55 szt. |
330,38 złbrutto
268,60 złnetto
|
Zobacz |
 Wyłącznik nadprądowy iC60H-C2-2 C 2A 2-biegunowy |
SCHNEIDER ELECTRIC | GDM347 | 10 kA | 2 | 4 szt. |
348,71 złbrutto
283,50 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p+N C2 |
ETI | CDK767 | 6 kA | brak danych | na zamówienie |
154,13 złbrutto
125,31 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 2P 2A charakterystyka C BKJ63Nd 2P C2 |
LS ELECTRIC | DJR415 | 6 kA | brak danych | na zamówienie |
50,13 złbrutto
40,76 złnetto
|
Zobacz |
Specyfikacja techniczna
25 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Głębokość wbudowania | 69 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 2 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 415 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 2 A |
| Przekrój przyłączanego przewodu jednodrutowego | 0.75 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 0.75 ... 25 mm2 |
| Rodzaj napięcia | AC/DC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 2.8 W |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | 0 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 25 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 100 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,088 m / 0,035 m / 0,069 m / 0,248 kg |
Opis
Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka C, 2A, 25kA, AC | S302P-C2 o numerze katalogowym   2CDS382001R0024 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 25kA. Produkt wyprodukowany przez markę ABB, seria S300P. WYŁĄCZNIK o wymiarach 0,07 x 0,04 x 0,09 m. Waga produktu wynosi 0,25 kg.
