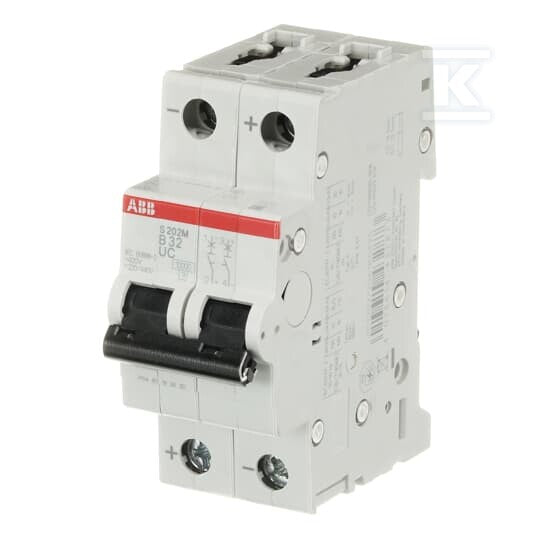

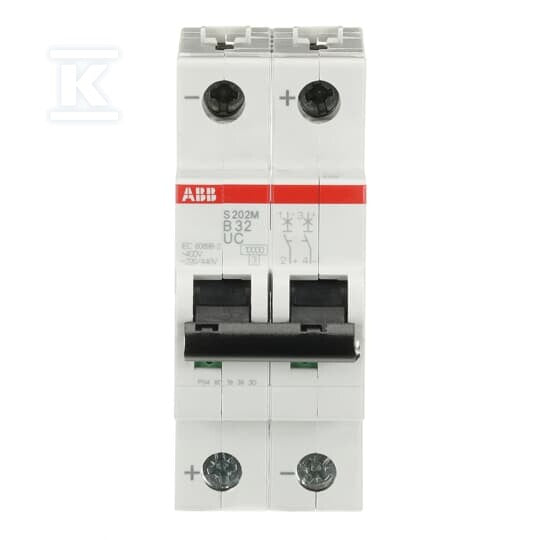

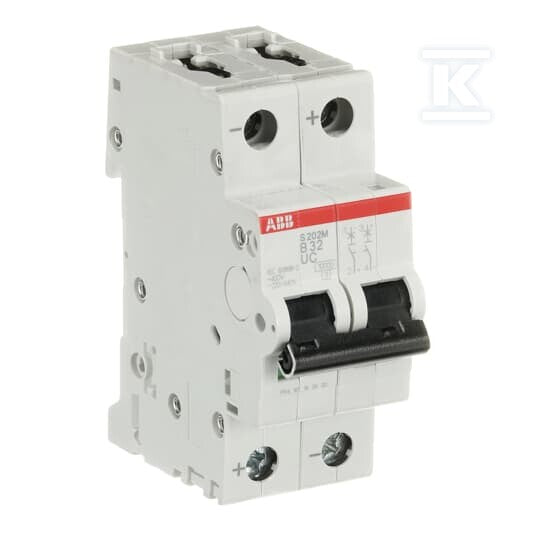

Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka B, 32A, 10kA, AC/DC | S202M-B32UC

ABBWyłączniki nadprądowe 10kA

Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka B, 32A, 10kA, AC/DC | S202M-B32UC

Name: Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka B, 32A, 10kA, AC/DC | S202M-B32UC
Brand: ABB
SKU: DCT408
Price: 569.37 PLN
Availability: OutOfStock

Cena za szt.

569,37 złbrutto 462,90 złnettoVAT 23%, cena za szt.

Na zamówienie. Termin potwierdzamy po zapytaniu, zwykle do 10 dni roboczych.

Kurier (do 2 kg): 14,99 zł. Zamówienie od 499 zł: dostawa gratis.

Wyślij zapytanie o produkt

Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów

Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta

IndeksDCT408

Kod producenta&nbsp

EAN4013614432873

SeriaS200MUC

Parametry kluczowePełna specyfikacja (28)

Charakterystyka wyzwalania	B
Prąd znamionowy	32 A
Liczba biegunów (całkowita)	2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V	10 kA
Napięcie znamionowe	400 V
Szerokość wyrażona liczbą modułów	2
Stopień ochrony (IP)	IP20
Głębokość wbudowania	69 mm

Co oznacza B32 10 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

BCharakterystyka wyzwalaniaczłon zwarciowy: 3 do 5 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.

32APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. 32 A to typowa wartość dla obwodów trójfazowych i zabezpieczenia głównego mieszkania, z przewodem 6 mm².

2PLiczba biegunówtory rozłączane

Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.

10kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

Produkt	Marka	Indeks	Icn	Moduły	Dostępność	Cena	Przejdź
Wyłącznik nadprądowy 6kA HN-B32/2	EATON	CIG577	6 kA	2	12 szt.	311,93 złbrutto 253,60 złnetto	Zobacz
Wyłącznik nadprądowy ETIMAT 6 2p B32	ETI	CDK665	6 kA	2	na zamówienie	137,87 złbrutto 112,09 złnetto	Zobacz
Wyłącznik nadprądowy S 312 2P B 32A 10000A TX3	LEGRAND	HEC564	6 kA	brak danych	na zamówienie	197,30 złbrutto 160,41 złnetto	Zobacz
Wyłącznik nadmiarowoprądowy, 6kA serii BKN 2P 32A charakterystyka B BKN 2P B32A	LS ELECTRIC	DJR625	6 kA	brak danych	na zamówienie	56,84 złbrutto 46,21 złnetto	Zobacz
Wyłącznik nadprądowy iC60N-B32-2 B 32A 2-biegunowy	SCHNEIDER ELECTRIC	CAL085	6 kA	2	na zamówienie	183,39 złbrutto 149,10 złnetto	Zobacz

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

ABB Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A na zamówienie

121,70 złbrutto 98,94 złnetto

ABB Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A na zamówienie

125,03 złbrutto 101,65 złnetto

ABB OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy 1 szt.

182,05 złbrutto 148,01 złnetto

ABB E219-D Lampka sygnalizacyjna LED zielona 115230VAC 57 szt.

55,07 złbrutto 44,77 złnetto

Specyfikacja techniczna

28 parametrów z karty producenta

Charakterystyka wyzwalania	B
Głębokość wbudowania	69 mm
Jednocześnie rozłączany biegun N	nie
Kategoria przepięcia	3
Klasa ograniczenia energii	3
Liczba biegunów (całkowita)	2
Liczba biegunów chronionych	2
Montaż podtynkowy	nie
Możliwość dodatkowego wyposażenia	tak
Napięcie znamionowe	400 V
Napięcie znamionowe izolacji Ui	484 V
Prąd znamionowy	32 A
Przekrój przyłączanego przewodu jednodrutowego	0.75 ... 35 mm2
Przekrój przyłączanego przewodu wielożyłowego	0.75 ... 25 mm2

Rodzaj napięcia	AC/DC
Stopień ochrony (IP)	IP20
Stopień zanieczyszczenia	3
Straty mocy	7.7 W
Szerokość wyrażona liczbą modułów	2
Temperatura otoczenia w warunkach pracy	0 ... 55 °C
Wykonanie przeciwwybuchowe	nie
Zakres częstotliwości	50 ... 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V	10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V	10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V	15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V	15 kA
Znamionowe napięcie udarowe wytrzymywane Uimp	4 kV
dł/szer/wys/waga	0,088 m / 0,035 m / 0,069 m / 0,25 kg

Opis

Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka B, 32A, 10kA, AC/DC | S202M-B32UC o numerze katalogowym &nbsp 2CDS272061R0325 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 10kA. Produkt wyprodukowany przez markę ABB, seria S200MUC. WYŁĄCZNIK o wymiarach 0,07 x 0,04 x 0,09 m. Waga produktu wynosi 0,25 kg.
