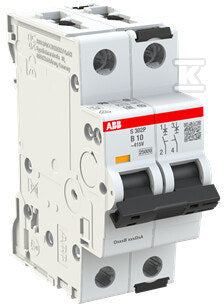

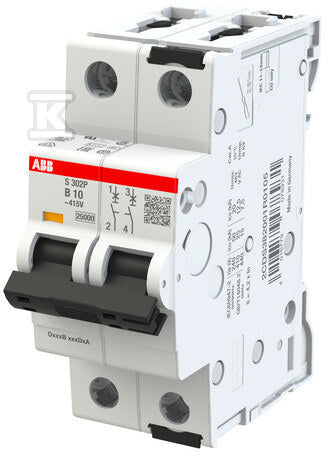

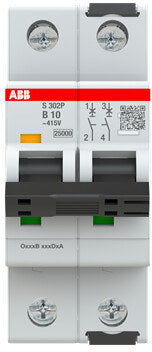

Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka B, 10A, 25kA, AC | S302P-B10

ABBWyłączniki nadprądowe 25kA

Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka B, 10A, 25kA, AC | S302P-B10

Name: Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka B, 10A, 25kA, AC | S302P-B10
Brand: ABB
SKU: DCU056
Price: 535.01 PLN
Availability: OutOfStock

Cena za szt.

535,01 złbrutto 434,97 złnettoVAT 23%, cena za szt.

Na zamówienie. Termin potwierdzamy po zapytaniu, zwykle do 10 dni roboczych.

Kurier (do 2 kg): 14,99 zł. Zamówienie od 499 zł: dostawa gratis.

Wyślij zapytanie o produkt

Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów

Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta

IndeksDCU056

Kod producenta&nbsp

EAN4016779078931

SeriaS300P

Parametry kluczowePełna specyfikacja (25)

Charakterystyka wyzwalania	B
Prąd znamionowy	10 A
Liczba biegunów (całkowita)	2
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V	25 kA
Napięcie znamionowe	415 V
Szerokość wyrażona liczbą modułów	2
Stopień ochrony (IP)	IP20
Głębokość wbudowania	69 mm

Co oznacza B10 25 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

BCharakterystyka wyzwalaniaczłon zwarciowy: 3 do 5 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.

10APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².

2PLiczba biegunówtory rozłączane

Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.

25kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

Produkt	Marka	Indeks	Icn	Moduły	Dostępność	Cena	Przejdź
Wyłącznik nadprądowy ETIMAT 6 2p B10	ETI	CDK676	6 kA	2	250 szt.	104,66 złbrutto 85,09 złnetto	Zobacz
Wyłącznik nadprądowy 6kA HN-B10/2	EATON	CIG570	6 kA	2	88 szt.	190,40 złbrutto 154,80 złnetto	Zobacz
Wyłącznik nadprądowy iC60N-B10-2 B 10A 2-biegunowy	SCHNEIDER ELECTRIC	CAK984	6 kA	2	14 szt.	127,31 złbrutto 103,50 złnetto	Zobacz
Wyłącznik nadprądowy S 302 2P B 10A 6000A TX3	LEGRAND	HEC444	10 kA	2	8 szt.	172,18 złbrutto 139,98 złnetto	Zobacz
Detektor iskrzeń z członem nadprądowym 1P+N 6kA B 10A	HAGER	CVD009	6 kA	2	na zamówienie	1.118,69 złbrutto 909,50 złnetto	Zobacz
Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 2P 10A charakterystyka B BKJ63Nd 2P B10	LS ELECTRIC	DJR498	6 kA	brak danych	na zamówienie	56,84 złbrutto 46,21 złnetto	Zobacz

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

ABB Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A na zamówienie

121,70 złbrutto 98,94 złnetto

ABB Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A na zamówienie

125,03 złbrutto 101,65 złnetto

ABB OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy 6 szt.

182,05 złbrutto 148,01 złnetto

ABB E219-D Lampka sygnalizacyjna LED zielona 115230VAC 57 szt.

55,07 złbrutto 44,77 złnetto

Specyfikacja techniczna

25 parametrów z karty producenta

Charakterystyka wyzwalania	B
Głębokość wbudowania	69 mm
Jednocześnie rozłączany biegun N	nie
Kategoria przepięcia	4
Liczba biegunów (całkowita)	2
Liczba biegunów chronionych	2
Montaż podtynkowy	nie
Możliwość dodatkowego wyposażenia	tak
Napięcie znamionowe	415 V
Napięcie znamionowe izolacji Ui	500 V
Prąd znamionowy	10 A
Przekrój przyłączanego przewodu jednodrutowego	0.75 ... 35 mm2
Przekrój przyłączanego przewodu wielożyłowego	0.75 ... 25 mm2

Rodzaj napięcia	AC/DC
Stopień ochrony (IP)	IP20
Stopień zanieczyszczenia	3
Straty mocy	2.8 W
Szerokość wyrażona liczbą modułów	2
Temperatura otoczenia w warunkach pracy	0 ... 70 °C
Wykonanie przeciwwybuchowe	nie
Zakres częstotliwości	50 ... 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V	25 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V	25 kA
Znamionowe napięcie udarowe wytrzymywane Uimp	6 kV
dł/szer/wys/waga	0,088 m / 0,035 m / 0,069 m / 0,248 kg

Opis

Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka B, 10A, 25kA, AC | S302P-B10 o numerze katalogowym &nbsp 2CDS382001R0105 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 25kA. Produkt wyprodukowany przez markę ABB, seria S300P. WYŁĄCZNIK o wymiarach 0,07 x 0,04 x 0,09 m. Waga produktu wynosi 0,25 kg.
