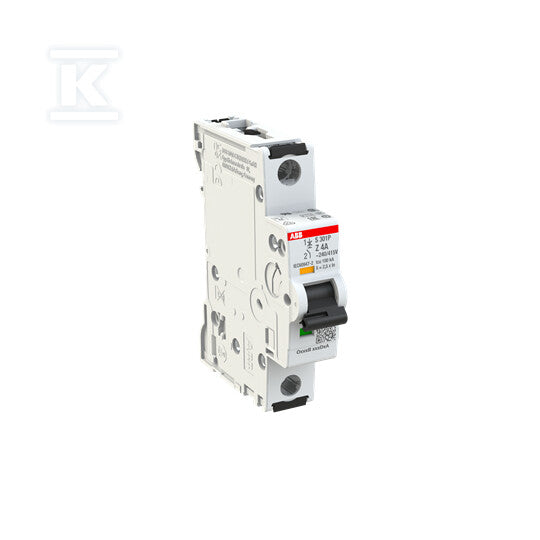

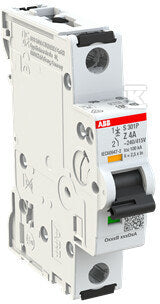

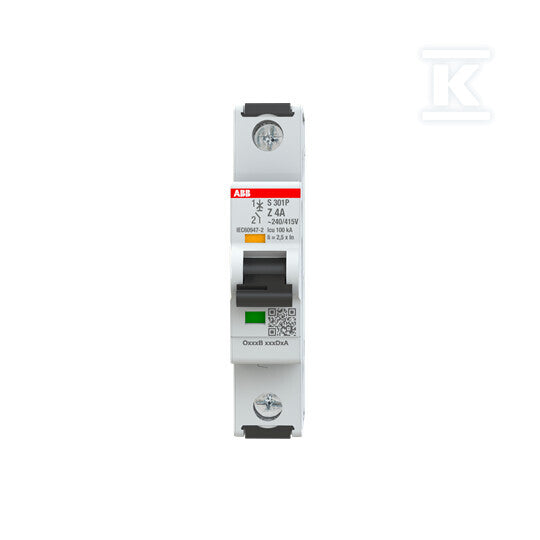

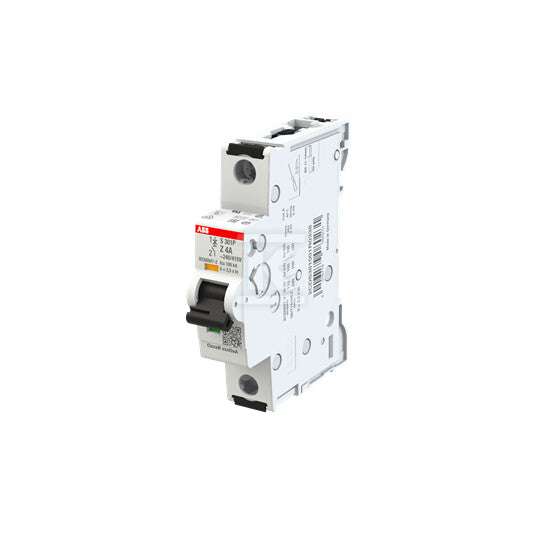

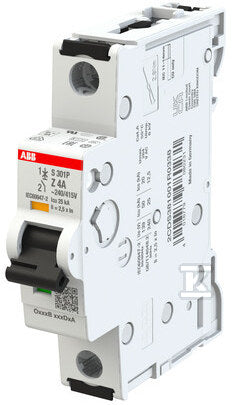

Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka Z, 4A, 25kA, AC | S301P-Z4
Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka Z, 4A, 25kA, AC | S301P-Z4
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | Z |
|---|---|
| Prąd znamionowy | 4 A |
| Liczba biegunów (całkowita) | 1 |
| Napięcie znamionowe | 240 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 69 mm |
| Kategoria przepięcia | 4 |
Co oznacza Z4 25 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Bardzo czuła charakterystyka do obwodów z elementami półprzewodnikowymi i elektroniką pomiarową: człon zwarciowy zadziała już przy 2 do 3 razy prądzie znamionowym.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy serii 10kA 1-biegunowy FAZ-Z4/1 |
EATON | HCZ995 | 15 kA | 1 | na zamówienie |
323,98 złbrutto
263,40 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
ABB
Szyna łączeniowa PS1-5-0-65 3-phase busbar for 5 MS116 / MS132, Ie=65A
ABB
Szyna łączeniowa PS1-5-1-65 3-phase busbar for 5 MS116 / MS132 with 1 HK/SK, Ie=65A
ABB
OVR 40-275 Ogranicznik przepięć TYP 2 C, bez wkładki, 1-polowy
ABB
E219-D Lampka sygnalizacyjna LED zielona 115230VAC
Specyfikacja techniczna
24 parametrów z karty producenta| Charakterystyka wyzwalania | Z |
|---|---|
| Głębokość wbudowania | 69 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 240 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 4 A |
| Przekrój przyłączanego przewodu jednodrutowego | 0.75 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 0.75 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | AC/DC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 2.2 W |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | 0 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 100 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,088 m / 0,0175 m / 0,0676 m / 0,124 kg |
Opis
Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka Z, 4A, 25kA, AC | S301P-Z4 o numerze katalogowym   2CDS381001R0338 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 25kA. Produkt wyprodukowany przez markę ABB, seria S300P. WYŁĄCZNIK o wymiarach 0,07 x 0,02 x 0,09 m. Waga produktu wynosi 0,12 kg.
