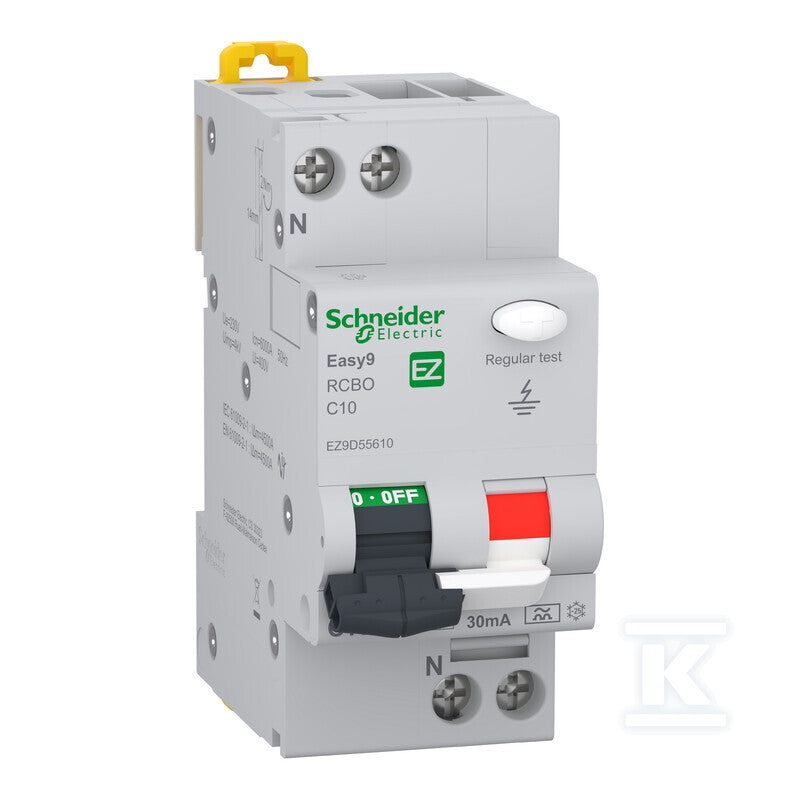

Wyłącznik kombinowany Easy9 Pro EZ9D-C10-30-A-1N C 10A 1N-biegunowy 30 mA typ A
Wyłącznik kombinowany Easy9 Pro EZ9D-C10-30-A-1N C 10A 1N-biegunowy 30 mA typ A
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 10 A |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
| Czułość | A |
| Rodzaj charakterystyki wyłączania | Bezzwłoczny |
| Rodzaj napięcia | AC |
| dł/szer/wys/waga | 0,1 m / 0,083 m / 0,04 m / 0,211 kg |
Co oznacza C10?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna łączeniowa D9XFH3N24
SCHNEIDER ELECTRIC
Szyna sztyftowa Acti9 80A 3L+N 24 moduły
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
12 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Czułość | A |
| Jednocześnie rozłączany biegun N | tak |
| Montaż podtynkowy | nie |
| Ochrona przed niepożądanym wyzwoleniem | nie |
| Prąd znamionowy | 10 A |
|---|---|
| Rodzaj charakterystyki wyłączania | Bezzwłoczny |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Z blokadą | nie |
| dł/szer/wys/waga | 0,1 m / 0,083 m / 0,04 m / 0,211 kg |
Opis
Wyłącznik kombinowany Easy9 Pro EZ9D-C10-30-A-1N C 10A 1N-biegunowy 30 mA typ A o numerze katalogowym   EZ9D55610 w kategorii Wyłączniki różnicowoprądowe nadprądowe>Wyłączniki różnicowoprądowe z członem nadprądowym typ A. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria EASY9 PRO. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0,04 x 0,08 x 0,1 m. Waga produktu wynosi 0,21 kg.
