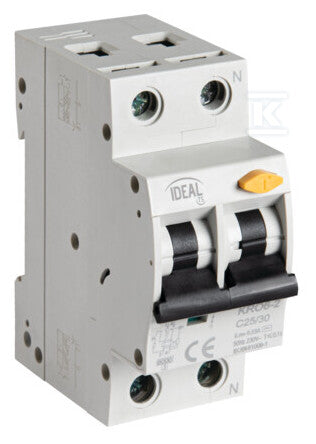

Wyłącznik róznicowo-prądowy, z członem nadmiarowym, 6kA, 2P KRO6-2/C25/30
Wyłącznik róznicowo-prądowy, z członem nadmiarowym, 6kA, 2P KRO6-2/C25/30
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania: C | Częstotliwość znamionowa [Hz]: 50: |
|---|---|
| Prąd znamionowy różnicowy [mA]: 30 | Prąd znamionowy zwarciowy [A]: 6000: |
| Napięcie znamionowe [V]: 230 AC | Prąd znamionowy [A]: 25: |
| Liczba modułów: 2 | Miejsce montażu: na szynę TH35: |
| dł/szer/wys/waga | 0,09 m / 0,04 m / 0,08 m / 0,22 kg |
| Klasa ograniczeń energii: 3 | Kolor: biały: |
| Stopień IP: 20 | Typ zabezpieczenia różnicowoprądowego: AC: |
| Zakres przekrojów stosowanych przewodów [mm2]: 10÷16 | Zakres temperatury otoczenia: |
Co oznacza Z25 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Bardzo czuła charakterystyka do obwodów z elementami półprzewodnikowymi i elektroniką pomiarową: człon zwarciowy zadziała już przy 2 do 3 razy prądzie znamionowym.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 25 A spotyka się w obwodach kuchenki, bojlera lub jako zabezpieczenie przedlicznikowe, z przewodem 4 do 6 mm².
Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Specyfikacja techniczna
11 parametrów z karty producenta| dł/szer/wys/waga | 0,09 m / 0,04 m / 0,08 m / 0,22 kg |
|---|---|
| Charakterystyka wyzwalania: C | Częstotliwość znamionowa [Hz]: 50: |
| Klasa ograniczeń energii: 3 | Kolor: biały: |
| Liczba modułów: 2 | Miejsce montażu: na szynę TH35: |
| Napięcie znamionowe [V]: 230 AC | Prąd znamionowy [A]: 25: |
| Prąd znamionowy różnicowy [mA]: 30 | Prąd znamionowy zwarciowy [A]: 6000: |
| Stopień IP: 20 | Typ zabezpieczenia różnicowoprądowego: AC: |
|---|---|
| Zakres przekrojów stosowanych przewodów [mm2]: 10÷16 | Zakres temperatury otoczenia: |
| na którą może być narażony wyrób [°C]: -25÷40 | Znamionowe napięcie izolacji Ui [V]: 400: |
| Norma: PN-EN 61009 -1 | Zastosowanie: 2: |
| Gwarancja: 5 | CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA |
Opis
Wyłącznik róznicowo-prądowy, z członem nadmiarowym, 6kA, 2P KRO6-2/C25/30 o numerze katalogowym   23221 w kategorii Wyłączniki różnicowoprądowe nadprądowe>Wyłączniki różnicowoprądowe z członem nadprądowym typ AC. Produkt wyprodukowany przez markę IDEAL. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0,08 x 0,04 x 0,09 m. Waga produktu wynosi 0,22 kg.
