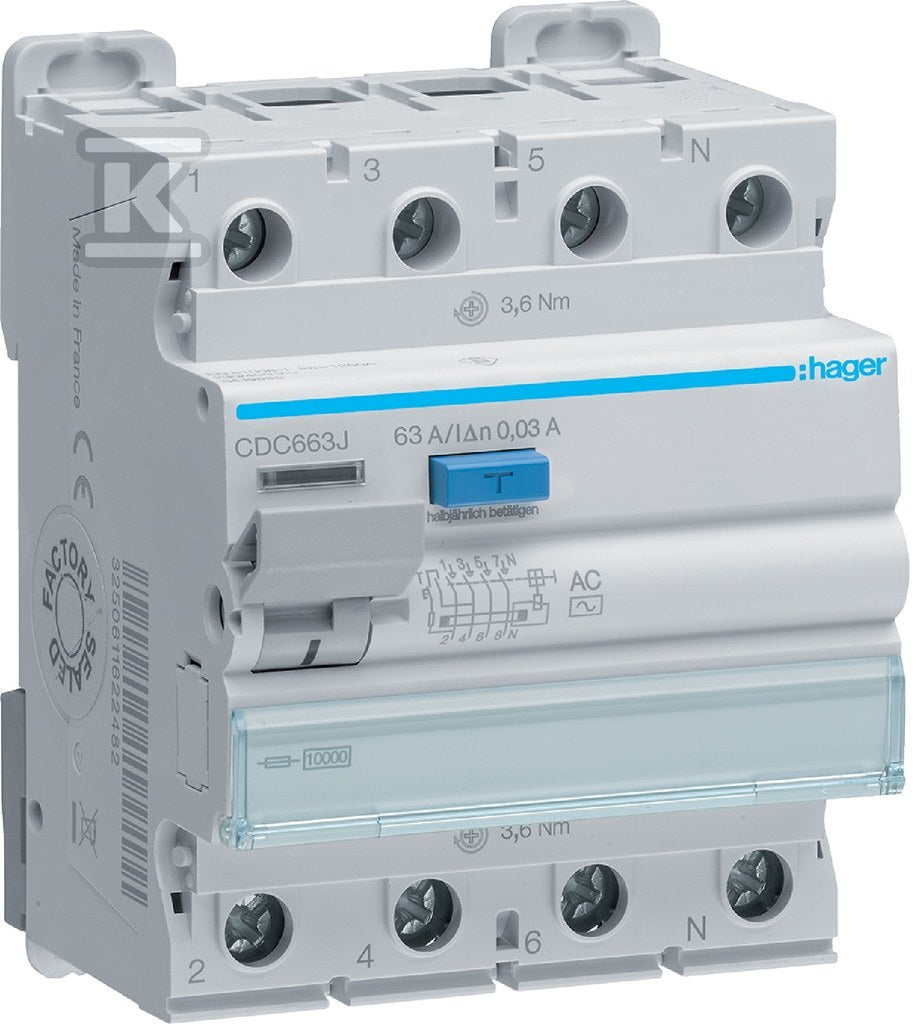

Wyłącznik różnicowoprądowy 3P+N 63A 30mA 10kA AC
Wyłącznik różnicowoprądowy 3P+N 63A 30mA 10kA AC
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Prąd znamionowy | 63 A |
|---|---|
| Liczba biegunów | 4 |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50 Hz |
| Czułość | AC |
Co oznacza 63 A 30 mA typ AC?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przed porażeniem: wyłącznik zadziała przy upływie 30 mA, zanim prąd stanie się groźny dla człowieka. Wymagany w obwodach gniazd, w łazienkach i w instalacjach na zewnątrz.
Wykrywa tylko przemienne (sinusoidalne) prądy różnicowe. Nie zadziała prawidłowo przy upływach z urządzeń z elektroniką, dlatego w nowych instalacjach zastępuje się go typem A.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Zamienniki innych marek
Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.
| Produkt | Marka | Indeks | Typ | IΔn | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy 6kA typ AC HNC-63/4/003 |
EATON | CIG765 | typ AC | 30 mA | 406 szt. |
681,91 złbrutto
554,40 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy P304 4P 63A 30MA TYP AC TX3 |
LEGRAND | HEC651 | typ AC | 30 mA | 28 szt. |
549,10 złbrutto
446,42 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy IDK-63-4-30-AC 63A 4-biegunowy 30mA typ AC |
SCHNEIDER ELECTRIC | HEK115 | typ AC | 30 mA | 12 szt. |
604,90 złbrutto
491,79 złnetto
|
Zobacz |
 Wyłącznik różnicowo-prądowy, 4P, AC, 63A, 30mA, bezzwłoczny F204 AC-63/0.03 |
ABB | ASO810 | typ AC | 30 mA | na zamówienie |
554,24 złbrutto
450,60 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy EFI-P4 AC 63/0.03 |
ETI | CLP319 | typ AC | 30 mA | na zamówienie |
506,93 złbrutto
412,14 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
HAGER
Szyna grzebieniowa widełkowa pozioma 4P 10 mm2 do RCCB 4P+MCB / SPD 4P+MCB 3P 12M
HAGER
Szyna grzebieniowa kołkowa pionowa 4P 16 mm2 do RCCB 2-rzędowa lewa 125 mm
HAGER
Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV
HAGER
Lampka sygnalizacyjna potrójna, czerwona 230V AC
Specyfikacja techniczna
25 parametrów z karty producenta| Częstotliwość | 50 Hz |
|---|---|
| Czułość | AC |
| Głębokość wbudowania | 70 mm |
| Liczba biegunów | 4 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Ochrona selektywna | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 63 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
| Rodzaj napięcia | AC |
| Sposób montażu | Szyna DIN |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -25 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Wyzwalanie krótkozwłoczne | nie |
| Z blokadą | tak |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga/obj | 0,075 m / 0,072 m / 0,095 m / 0,369 kg / 0,001 m3 |
Opis
Wyłącznik różnicowoprądowy 3P+N 63A 30mA 10kA AC o numerze katalogowym CDC663J w kategorii Wyłączniki różnicowoprądowe typ AC, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę HAGER. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.1 x 0.07 x 0.08 m. Waga produktu wynosi 0.37 kg.
