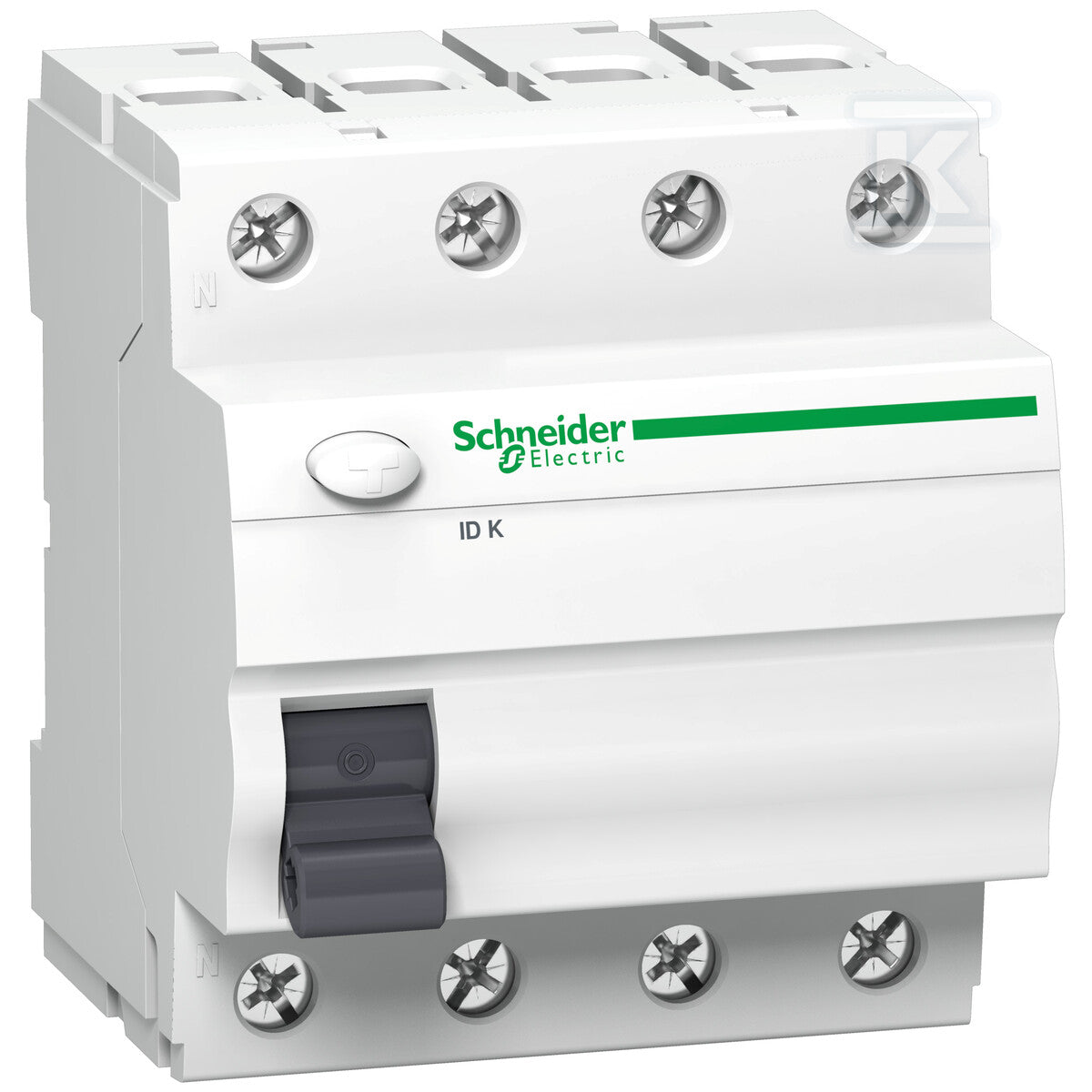

Wyłącznik różnicowoprądowy IDK-63-4-30-AC 63A 4-biegunowy 30mA typ AC
Wyłącznik różnicowoprądowy IDK-63-4-30-AC 63A 4-biegunowy 30mA typ AC
| Prąd znamionowy | 63 A |
|---|---|
| Liczba biegunów | 4 |
| Napięcie znamionowe | 415 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50/60 Hz |
| Czułość | AC |
Co oznacza 63 A 30 mA typ AC?
Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem i instalację przed pożarem: rozłącza obwód, gdy część prądu „ucieka” poza instalację. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Ochrona przed porażeniem: wyłącznik zadziała przy upływie 30 mA, zanim prąd stanie się groźny dla człowieka. Wymagany w obwodach gniazd, w łazienkach i w instalacjach na zewnątrz.
Wykrywa tylko przemienne (sinusoidalne) prądy różnicowe. Nie zadziała prawidłowo przy upływach z urządzeń z elektroniką, dlatego w nowych instalacjach zastępuje się go typem A.
Największy prąd, jaki może trwale płynąć przez wyłącznik. Wyłącznik różnicowoprądowy nie chroni przewodów przed przeciążeniem ani zwarciem, dlatego przed nim lub za nim muszą być wyłączniki nadprądowe dobrane tak, żeby nie przekroczyć tego prądu.
Wyłącznik dla obwodów trójfazowych z przewodem neutralnym (L1, L2, L3, N). Typowo jako zabezpieczenie grupy obwodów lub zasilania trójfazowego, np. kuchenki, pompy ciepła, warsztatu.
Więcej: Rozdzielnica do domu jednorodzinnego: co powinna zawierać.
Zamienniki innych marek
Ten sam typ (AC, A, F, B), prąd znamionowy, prąd różnicowy i liczba biegunów. Przed wymianą sprawdź wymiary i zgodność szyn łączeniowych w rozdzielnicy.
| Produkt | Marka | Indeks | Typ | IΔn | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowoprądowy 6kA typ AC HNC-63/4/003 |
EATON | CIG765 | typ AC | 30 mA | 341 szt. |
681,91 złbrutto
554,40 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy P304 4P 63A 30MA TYP AC TX3 |
LEGRAND | HEC651 | typ AC | 30 mA | 20 szt. |
549,10 złbrutto
446,42 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy 63A, 30mA, 4 biegunowy, typ AC |
HAGER | HDD762 | typ AC | 30 mA | 25 szt. |
576,87 złbrutto
469,00 złnetto
|
Zobacz |
 Wyłącznik różnicowo-prądowy, 4P, AC, 63A, 30mA, bezzwłoczny F204 AC-63/0.03 |
ABB | ASO810 | typ AC | 30 mA | na zamówienie |
554,24 złbrutto
450,60 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy EFI-P4 AC 63/0.03 |
ETI | CLP319 | typ AC | 30 mA | na zamówienie |
506,93 złbrutto
412,14 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH412 63A 4-biegunowa 12 modułów
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH418 63A 4-biegunowa 18 modułów
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
31 parametrów z karty producenta| Częstotliwość | 50/60 Hz |
|---|---|
| Czułość | AC |
| Głębokość wbudowania | 44 mm |
| Liczba biegunów | 4 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 415 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Numer RAL (zbliżony) | 9003 |
| Ochrona selektywna | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 63 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
|---|---|
| Straty mocy | 5.6 W |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -5 ... 40 °C |
| Wykonanie przeciwwybuchowe | nie |
| Wymiar obudowy (zgodnie z DIN 43880) | 4 |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Wyzwalanie krótkozwłoczne | nie |
| Z blokadą | nie |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 0 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 0 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga/obj | 0,09 m / 0,085 m / 0,075 m / 0,395 kg / 0,001 m3 |
| Wyłącznik IDK-63-4-30-AC oferuje szereg korzyści dla instalatorów i użytkowników końcowych | Wysoka niezawodność: Znamionowy prąd różnicowy 0.03 A zapewnia skuteczną ochronę przed porażeniem. |
Opis
Wyłącznik różnicowoprądowy IDK-63-4-30-AC 63A 4-biegunowy 30mA typ AC o numerze katalogowym A9Z05463 w kategorii Wyłączniki różnicowoprądowe typ AC, Wyłączniki różnicowoprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria K60. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.08 x 0.09 x 0.09 m. Waga produktu wynosi 0.38 kg.
