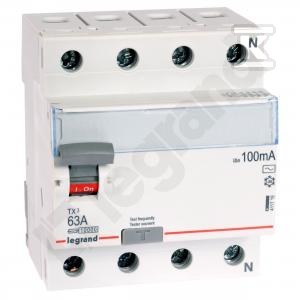

Wyłącznik różnicowoprądowy P 304 4P 63 A 100 mA typ AC serii TX3
Wyłącznik różnicowoprądowy P 304 4P 63 A 100 mA typ AC serii TX3
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Prąd znamionowy | 63 A |
|---|---|
| Liczba biegunów | 4 |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50 Hz |
| Czułość | AC |
Co oznacza 63?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Specyfikacja techniczna
26 parametrów z karty producenta| Częstotliwość | 50 Hz |
|---|---|
| Czułość | AC |
| Głębokość wbudowania | 44 mm |
| Liczba biegunów | 4 |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Numer RAL (zbliżony) | 7035 |
| Ochrona selektywna | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 63 A |
| Przekrój przyłączanego przewodu jednodrutowego | 0.75 ... 50 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 0.75 ... 35 mm2 |
| Rodzaj napięcia | AC |
|---|---|
| Sposób montażu | Szyna DIN |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -25 ... 60 °C |
| Wykonanie przeciwwybuchowe | nie |
| Wytrzymałość zwarciowa (Icw) | 10 kA |
| Wyzwalanie krótkozwłoczne | nie |
| Z blokadą | tak |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.1 A |
| dł/szer/wys/waga | 0,0712 m / 0,083 m / 0,0778 m / 0,32 kg |
Opis
Wyłącznik różnicowoprądowy P 304 4P 63 A 100 mA typ AC serii TX3 o numerze katalogowym 411719 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ AC, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę LEGRAND, seria P30TX. WYŁĄCZNIK RÓŻNICOWY Waga produktu wynosi 0 kg.
