Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 3-biegunowy, 25A
Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 3-biegunowy, 25A
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 25 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B25 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 25 A spotyka się w obwodach kuchenki, bojlera lub jako zabezpieczenie przedlicznikowe, z przewodem 4 do 6 mm².
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 3P B 25A |
PROF | DLZ934 | 6 kA | brak danych | 481 szt. |
95,07 złbrutto
77,29 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA HN-B25/3 |
EATON | CIG547 | 6 kA | 3 | 627 szt. |
210,58 złbrutto
171,20 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-B25-3 B 25A 3-biegunowy |
SCHNEIDER ELECTRIC | DSY583 | 6 kA | brak danych | 195 szt. |
134,32 złbrutto
109,20 złnetto
|
Zobacz |
 Wyłącznik nadprądowy RX3 3P B 25A 6000A |
LEGRAND | HEC634 | 10 kA | 3 | 68 szt. |
136,11 złbrutto
110,66 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 3p B25 |
ETI | HDT093 | 6 kA | 3 | 139 szt. |
118,04 złbrutto
95,97 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka B, 25A, 6kA, AC | S203-B25 |
ABB | ACT899 | 6 kA | brak danych | na zamówienie |
149,38 złbrutto
121,45 złnetto
|
Zobacz |
Specyfikacja techniczna
32 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 70 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | tak |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 25 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -25 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,088 m / 0,052 m / 0,074 m / 0,304 kg |
| Cechy konstrukcyjne i montaż | Wyłącznik MBN325E charakteryzuje się solidną konstrukcją i wysoką jakością wykonania. Posiada stopień ochrony IP20, co zapewnia ochronę przed dotknięciem palcem, ale nie chroni przed wpływem wody. Możliwość montażu podtynkowego ułatwia estetyczne dopasowanie do otoczenia. Akcesoria dodatkowe pozwalają na rozbudowę funkcjonalności wyłącznika, np. poprzez dodanie styków pomocniczych lub sygnalizacyjnych. Dzięki podwójnym klipsom montażowym wymiana urządzenia w szynie zasilającej jest szybka i wygodna – nie wymaga odkręcania sąsiednich aparatów (w wersji 10kA). Innowacyjne szyny grzebieniowe pionowe Hager ułatwiają połączenie pomiędzy urządzeniami w rozdzielnicy, a pole opisowe z klapką zabezpieczającą pozwala na czytelne i estetyczne oznaczenie wyłącznika. Zabezpieczenie przed dotykiem IP2x oraz nakładki zabezpieczające eliminują ryzyko błędnego podłączenia przewodów. |
| Zgodność z normami i parametry pracy | Wyłącznik spełnia wymagania norm EN 60898 oraz IEC 60947-2, co gwarantuje jego bezpieczeństwo i niezawodność. Klasa ograniczenia energii to 3, a kategoria przepięcia to III – te parametry określają odporność urządzenia na zakłócenia w sieci elektrycznej. Stopień zanieczyszczenia wynosi 2, co oznacza, że wyłącznik jest przystosowany do pracy w środowisku o umiarkowanym poziomie zanieczyszczeń. Temperatura otoczenia w warunkach pracy mieści się w zakresie od -25°C do 70°C, co pozwala na jego eksploatację w różnych warunkach klimatycznych. Przekrój przyłączanego przewodu jednodrutowego wynosi od 1 do 35 mm2, a wielożyłowego od 1 do 25 mm2 – umożliwia to podłączenie przewodów o różnej grubości. |
Opis

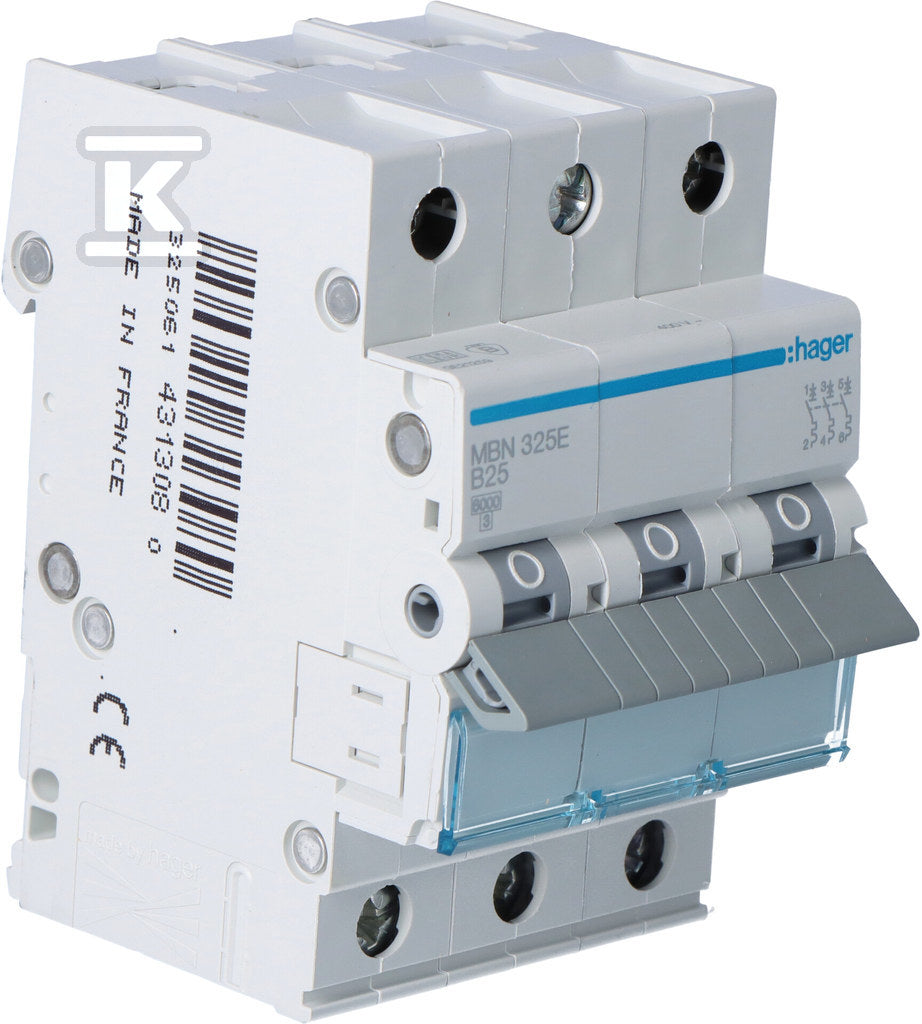

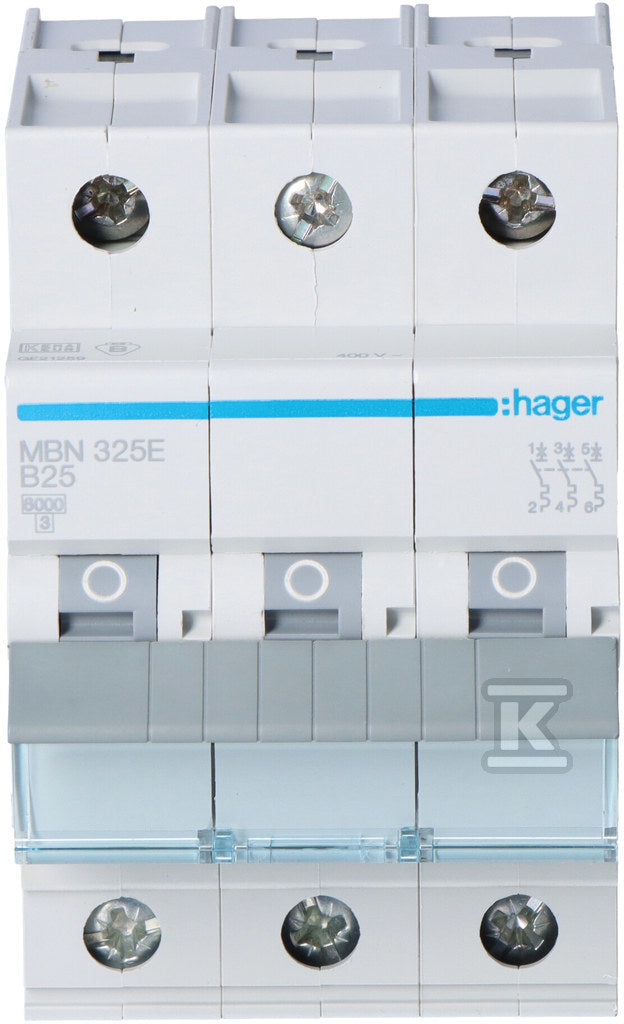

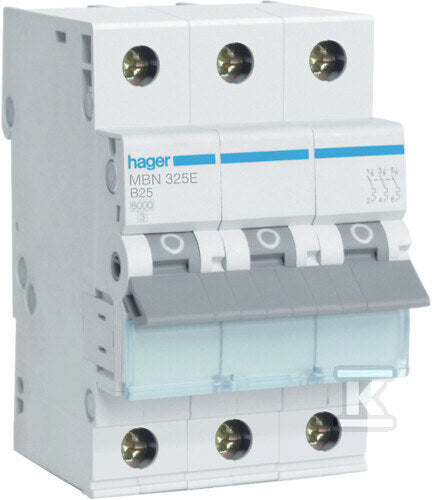

Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 3-biegunowy, 25A o numerze katalogowym MBN325E w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę HAGER. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.05 x 0.09 m. Waga produktu wynosi 0.3 kg.
