Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka C, 1-biegunowy, 63A
Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka C, 1-biegunowy, 63A
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 63 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza C63 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy ETIMAT 6 1p C63 |
ETI | CDK690 | 6 kA | 1 | 113 szt. |
85,23 złbrutto
69,29 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA HN-C63/1 |
EATON | CIG635 | 6 kA | 1 | 111 szt. |
150,43 złbrutto
122,30 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-C63-1 C 63A 1-biegunowy |
SCHNEIDER ELECTRIC | DSY572 | 6 kA | brak danych | 24 szt. |
61,67 złbrutto
50,14 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 301 1P C 63A 6000A TX3 |
LEGRAND | HEC486 | 6 kA | 1 | 22 szt. |
124,67 złbrutto
101,36 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka C, 63A, 6kA, AC | S201-C63 |
ABB | ACT924 | 6 kA | 1 | na zamówienie |
90,71 złbrutto
73,75 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKN 1P 63A charakterystyka C BKN 1P C63A |
LS ELECTRIC | DJR644 | 6 kA | brak danych | na zamówienie |
41,78 złbrutto
33,97 złnetto
|
Zobacz |
Specyfikacja techniczna
29 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 70 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | tak |
| Możliwość dodatkowego wyposażenia | nie |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 63 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 35 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -25 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,088 m / 0,017 m / 0,074 m / 0,124 kg |
Opis

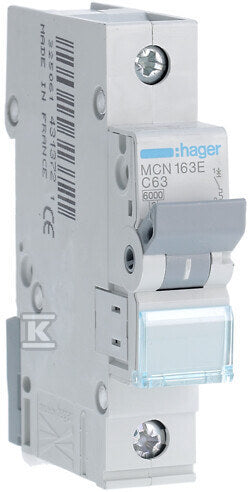

Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka C, 1-biegunowy, 63A o numerze katalogowym MCN163E w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę HAGER. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.02 x 0.09 m. Waga produktu wynosi 0.12 kg.
