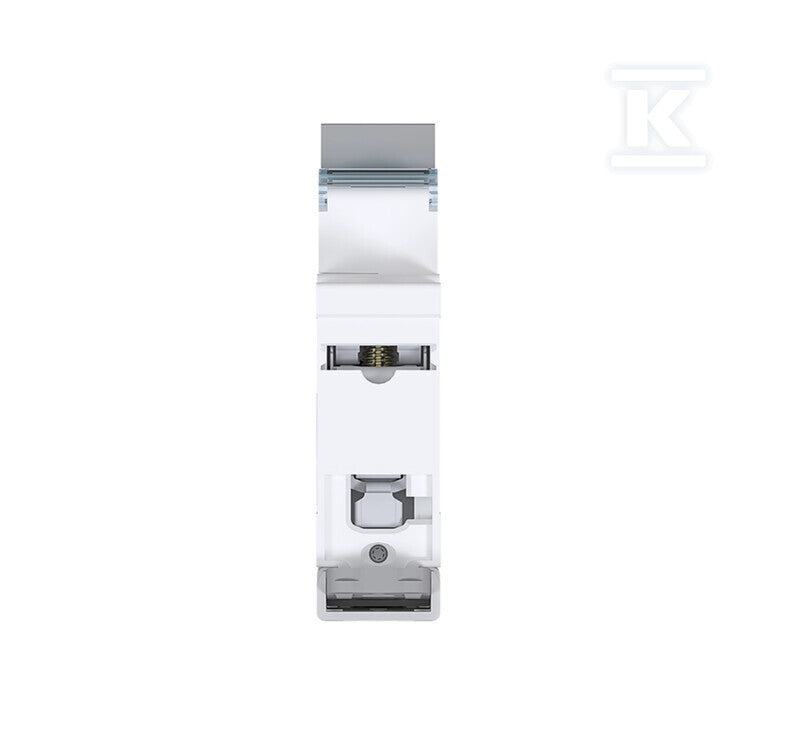

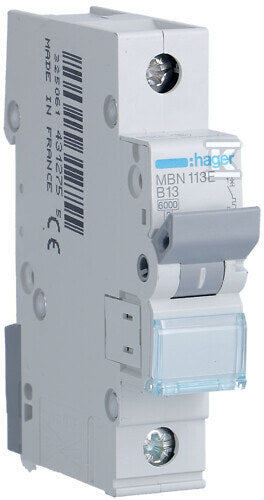

Wyłącznik nadmiarowoprądowy, 6kA, charakterystyka B, 1-biegunowy, 13A
Wyłącznik nadmiarowoprądowy, 6kA, charakterystyka B, 1-biegunowy, 13A
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 13 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B13 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy ETIMAT 6 1p B13 |
ETI | CDK672 | 6 kA | 1 | 200 szt. |
31,83 złbrutto
25,88 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-B13-1 B 13A 1-biegunowy |
SCHNEIDER ELECTRIC | DSY519 | 6 kA | brak danych | 68 szt. |
37,36 złbrutto
30,37 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA HN-B13/1 |
EATON | CIG581 | 6 kA | 1 | 77 szt. |
60,01 złbrutto
48,79 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 301 1P B 13A 6000A TX3 |
LEGRAND | HEC435 | 6 kA | 1 | 23 szt. |
62,14 złbrutto
50,52 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka B, 13A, 10kA, AC/DC | S201M-B13UC |
ABB | DCT198 | 10 kA | 1 | na zamówienie |
223,88 złbrutto
182,02 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 1P 13A charakterystyka B BKJ63Nd 1P B13 |
LS ELECTRIC | DJR480 | 6 kA | brak danych | na zamówienie |
19,90 złbrutto
16,18 złnetto
|
Zobacz |
Specyfikacja techniczna
29 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 70 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | tak |
| Możliwość dodatkowego wyposażenia | nie |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 13 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 35 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -25 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,02 m / 0,1 m / 0,08 m / 0,112 kg |
Opis
Wyłącznik nadmiarowoprądowy, 6kA, charakterystyka B, 1-biegunowy, 13A o numerze katalogowym MBN113E w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę HAGER. WYŁĄCZNIK o wymiarach 0.08 x 0.1 x 0.02 m. Waga produktu wynosi 0.11 kg.
