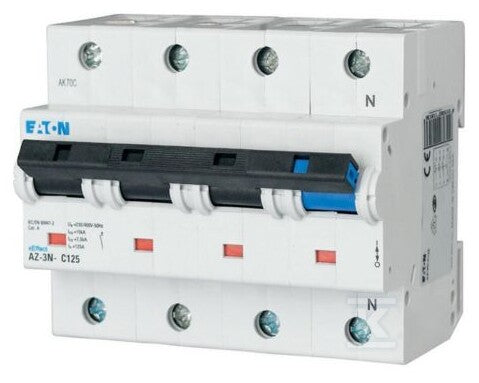

Wyłącznik nadprądowy 25kA, In=40A, charakterystyka D. 3+N biegunowy. AZ-3N-D40
Wyłącznik nadprądowy 25kA, In=40A, charakterystyka D. 3+N biegunowy. AZ-3N-D40
| Charakterystyka wyzwalania | D |
|---|---|
| Prąd znamionowy | 40 A |
| Liczba biegunów (całkowita) | 4 |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 6 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 75 mm |
| Kategoria przepięcia | 3 |
Co oznacza D40 25 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast dopiero przy prądzie 10 do 20 razy większym od znamionowego. Do urządzeń o bardzo dużym prądzie rozruchowym: duże silniki, spawarki, transformatory o dużej mocy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
EATON
Szyna do łączenia aparatury modułowej EVG-4PHAS/12MODUL
EATON
Szyna łączeniowa 3+N fazowa EVGK-3PHAS/N/8MODUL/LS
EATON
Ogranicznik przepięć SPCT2-280/4
EATON
Lampka kontrolna pojedyncza Z-EL/G230
Specyfikacja techniczna
21 parametrów z karty producenta| Charakterystyka wyzwalania | D |
|---|---|
| Głębokość wbudowania | 75 mm |
| Jednocześnie rozłączany biegun N | tak |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów (całkowita) | 4 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 40 A |
|---|---|
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 6 |
| Wykonanie przeciwwybuchowe | nie |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 25 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 25 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga/obj | 0,075 m / 0,108 m / 0,09 m / 0,861 kg / 0,001 m3 |
Opis
Wyłącznik nadprądowy 25kA, In=40A, charakterystyka D. 3+N biegunowy. AZ-3N-D40 o numerze katalogowym   174531 w kategorii Wyłączniki nadprądowe>Wyłączniki nadprądowe 25kA. Produkt wyprodukowany przez markę EATON, seria AZ. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0,09 x 0,11 x 0,08 m. Waga produktu wynosi 0,86 kg.
