Wyłącznik nadprądowy S 303 3P D 50A 6000A TX3
Wyłącznik nadprądowy S 303 3P D 50A 6000A TX3
| Charakterystyka wyzwalania | D |
|---|---|
| Prąd znamionowy | 50 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza D50 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast dopiero przy prądzie 10 do 20 razy większym od znamionowego. Do urządzeń o bardzo dużym prądzie rozruchowym: duże silniki, spawarki, transformatory o dużej mocy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy ETIMAT 6 3p D50 |
ETI | CDK835 | 6 kA | 3 | 2 szt. |
399,25 złbrutto
324,59 złnetto
|
Zobacz |
 Wyłącznik nadprądowy iC60N-D50-3 D 50A 3-biegunowy |
SCHNEIDER ELECTRIC | CAL051 | 6 kA | 3 | 2 szt. |
441,82 złbrutto
359,20 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka D, 50A, 6kA, AC | S203-D50 |
ABB | CMG124 | 6 kA | brak danych | na zamówienie |
330,29 złbrutto
268,53 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P D 50A |
HAGER | AEG649 | 10 kA | 3 | na zamówienie |
634,07 złbrutto
515,50 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 3P 50A charakterystyka D BKJ63Nd 3P D50 |
LS ELECTRIC | DJR592 | 6 kA | brak danych | na zamówienie |
148,78 złbrutto
120,96 złnetto
|
Zobacz |
Specyfikacja techniczna
25 parametrów z karty producenta| Charakterystyka wyzwalania | D |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | nie |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | tak |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 50 A |
| Rodzaj napięcia | AC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 3 |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga/obj | 0,102 m / 0,089 m / 0,063 m / 0,44 kg / 0,001 m3 |
Opis

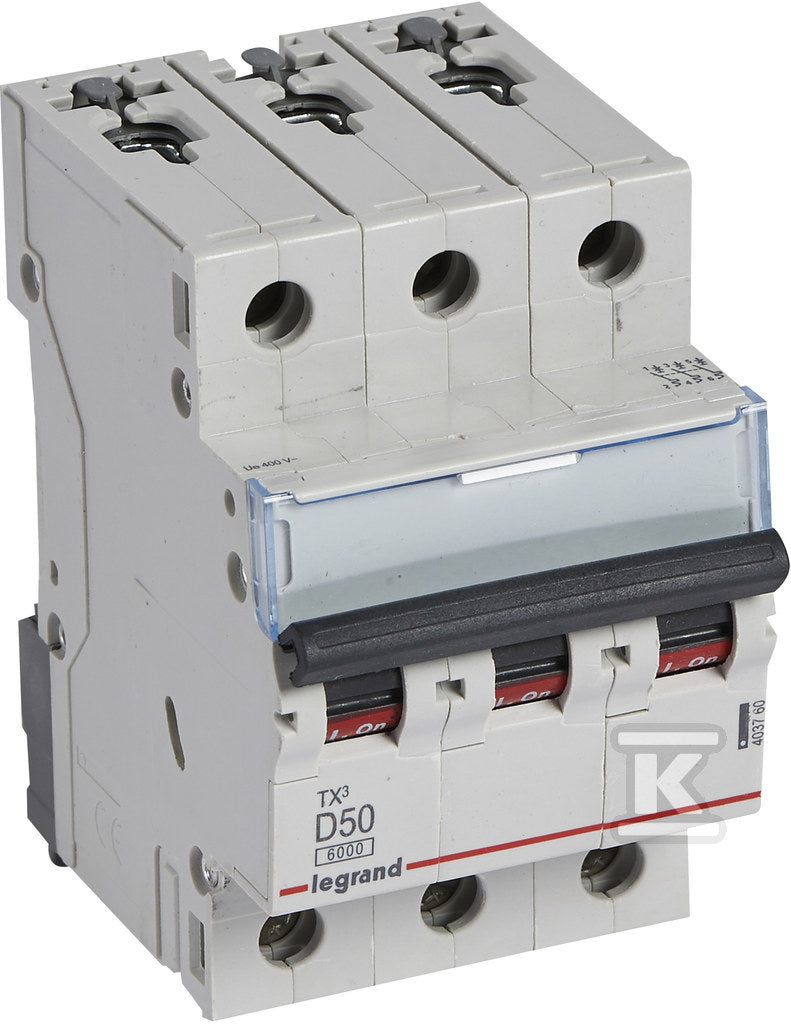

Wyłącznik nadprądowy S 303 3P D 50A 6000A TX3 o numerze katalogowym 403760 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę LEGRAND, seria S30TX. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.06 x 0.09 x 0.1 m. Waga produktu wynosi 0.44 kg.
