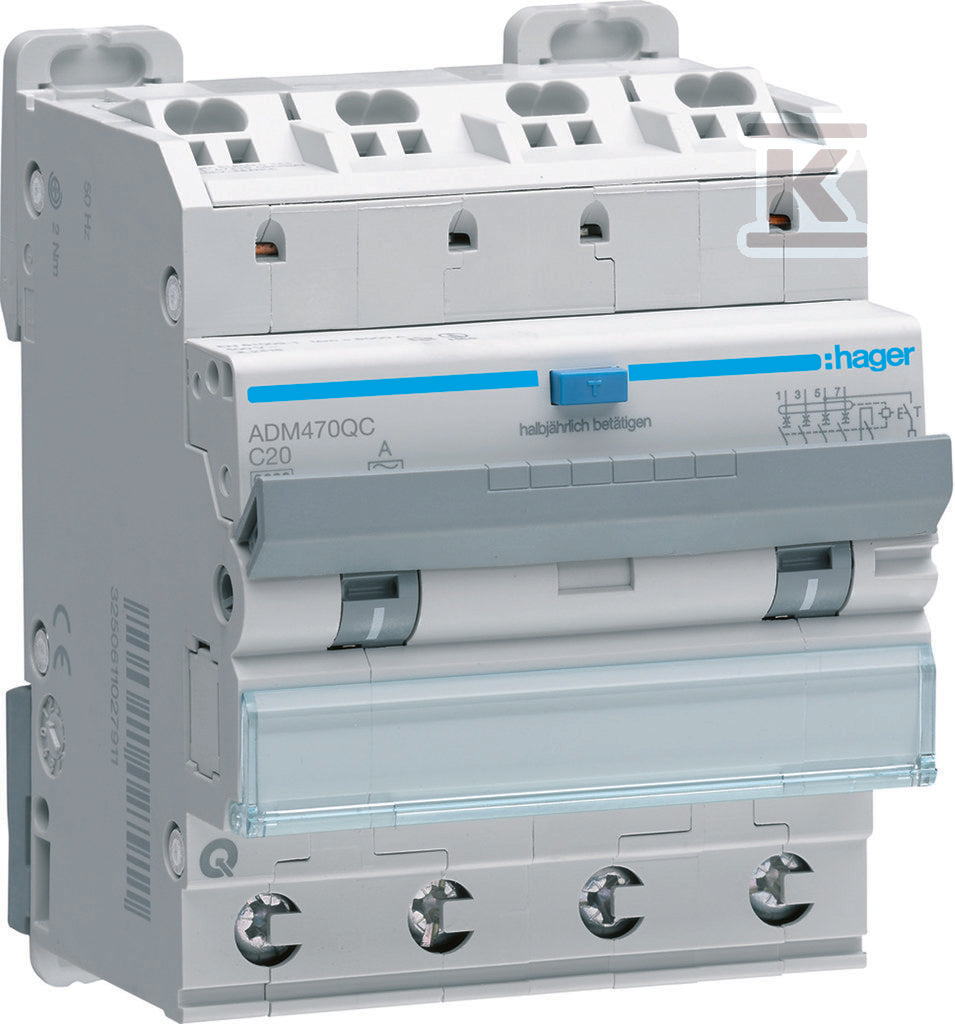

Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 20A/30mA A QC/QB
Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 20A/30mA A QC/QB
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 20 A |
| Liczba biegunów | 4 |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza C20 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik kombinowany iCV40N-C20-30-AC C 20A 3N-biegunowy 30 mA typ AC |
SCHNEIDER ELECTRIC | CYO951 | brak danych | 5 | 4 szt. |
979,33 złbrutto
796,20 złnetto
|
Zobacz |
 Wyłącznik różnicowo-nadprądowy, 4P, charakterystyka C, 20A, 6kA, 30mA, AC, bezzwłoczny DS204 AC-C20/0.03 |
ABB | DCU482 | brak danych | brak danych | na zamówienie |
1.498,66 złbrutto
1.218,42 złnetto
|
Zobacz |
 Wyłącznik różnicowonadprądowy P 314 4P C 20 A 30 mA typ AC serii DX3 |
LEGRAND | CGN270 | brak danych | 4 | na zamówienie |
2.852,94 złbrutto
2.319,46 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
HAGER
Szyna grzebieniowa widełkowa pozioma 4P 10 mm2 do RCCB 4P+MCB / SPD 4P+MCB 3P 12M
HAGER
Szyna grzebieniowa kołkowa pionowa 4P 16 mm2 do RCCB 2-rzędowa lewa 125 mm
HAGER
Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV
HAGER
Lampka sygnalizacyjna potrójna, czerwona 230V AC
Specyfikacja techniczna
30 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Czułość | A |
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 70 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 4 |
| Liczba biegunów (całkowita) | 4 |
| Liczba biegunów chronionych | 4 |
| Montaż podtynkowy | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Ochrona przed niepożądanym wyzwoleniem | nie |
| Odporność na udar prądowy | 3 kA |
|---|---|
| Prąd znamionowy | 20 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
| Rodzaj charakterystyki wyłączania | Bezzwłoczny |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -25 ... 40 °C |
| Z blokadą | tak |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,092 m / 0,071 m / 0,073 m / 0,435 kg |
Opis
Wyłącznik różnicowoprądowy z członem nadprądowym 4P 6kA C 20A/30mA A QC/QB o numerze katalogowym ADM470QC w kategorii Pozostałe, Niesklasyfikowane. Produkt wyprodukowany przez markę HAGER, seria RCBO. WYŁĄCZNIK RÓŻNICOWY Waga produktu wynosi 0 kg.
