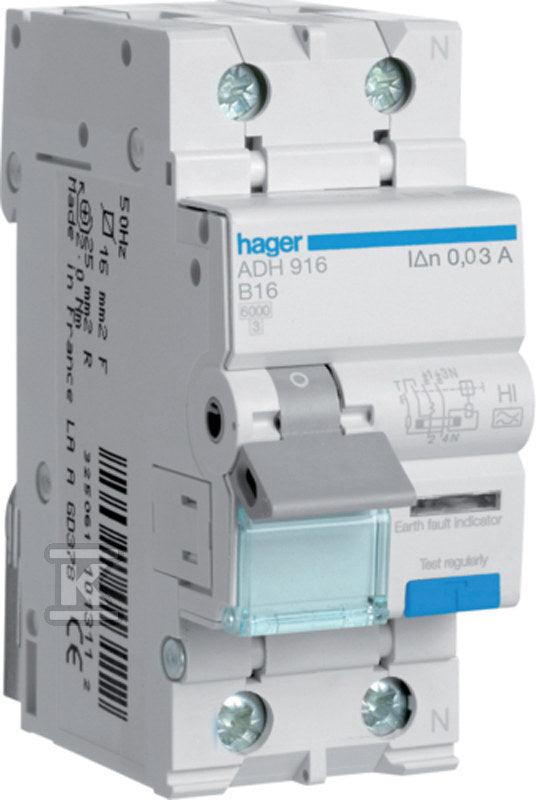

Wyłącznik różnicowoprądowy krótkozwłoczny z członem nadprądowym 1P+N 6kA B 16A/30mA Typ A-HI
Wyłącznik różnicowoprądowy krótkozwłoczny z członem nadprądowym 1P+N 6kA B 16A/30mA Typ A-HI
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Napięcie znamionowe | 240 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B16 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik kombinowany 6kA typ AC HNB-B16/1N/003 |
EATON | CIG759 | brak danych | 2 | 1425 szt. |
432,22 złbrutto
351,40 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC B16/0.03 |
ETI | HDT179 | brak danych | 2 | 248 szt. |
278,32 złbrutto
226,28 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy z członem nadprądowym DPNVigiK-B16-30-AC B 16A 1N-biegunowy 30 mA typ AC |
SCHNEIDER ELECTRIC | HEK137 | brak danych | 2 | 211 szt. |
408,46 złbrutto
332,08 złnetto
|
Zobacz |
 Wyłącznik różnicowo-nadprądowy P312 2P B 16A 30MA TYP AC DX3 |
LEGRAND | HEC672 | brak danych | 2 | 116 szt. |
393,60 złbrutto
320,00 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
HAGER
Szyna grzebieniowa widełkowa pozioma 1P 10mm2 12M
HAGER
Szyna grzebieniowa widełkowa pozioma 1P 10mm2 57M
HAGER
Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV
HAGER
Lampka sygnalizacyjna potrójna, czerwona 230V AC
Specyfikacja techniczna
32 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Czułość | A |
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 68 mm |
| Jednocześnie rozłączany biegun N | tak |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | tak |
| Napięcie znamionowe | 240 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Ochrona przed niepożądanym wyzwoleniem | nie |
| Odporność na udar prądowy | 3 kA |
| Prąd znamionowy | 16 A |
|---|---|
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
| Rodzaj charakterystyki wyłączania | Bezzwłoczny |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | -25 ... 40 °C |
| Z blokadą | tak |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 6 kA |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,04 m / 0,1 m / 0,08 m / 0,24 kg |
Opis
Wyłącznik różnicowoprądowy krótkozwłoczny z członem nadprądowym 1P+N 6kA B 16A/30mA Typ A-HI o numerze katalogowym ADH916 w kategorii Pozostałe, Niesklasyfikowane., seria RCBO. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.08 x 0.1 x 0.04 m. Waga produktu wynosi 0.24 kg.
