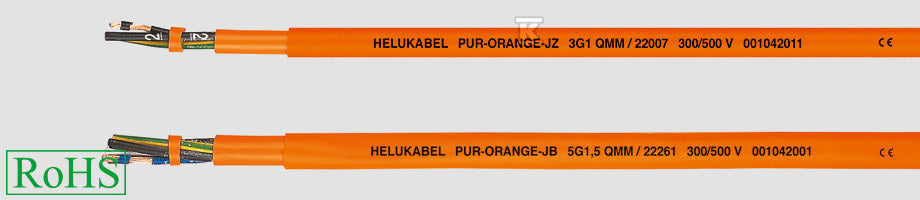

KABEL ELASTYCZNY 300/500V PUR-JZ 7G1 QMM POMARAŃCZOWY IZOLACJA PUR
KABEL ELASTYCZNY 300/500V PUR-JZ 7G1 QMM POMARAŃCZOWY IZOLACJA PUR
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Napięcie znamionowe U | 500 V |
|---|---|
| Znamionowy przekrój żyły | 1 mm2 |
| Liczba żył | 7 |
| Kolor powłoki/izolacji | Pomarańczowy |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -15 ... 80 °C |
| Identyfikacja żył | Kolor |
Co oznacza 7G1?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Przewód wielożyłowy, najczęściej sterowniczy: żyły są numerowane lub kolorowe, żeby łatwo je rozpoznać przy podłączaniu automatyki. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Mały przekrój: obwody sterowania i sygnalizacji albo zasilanie odbiorników małej mocy (lampy, drobna elektronika). Nie stosuje się go w obwodach gniazd. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. Niższe napięcie znamionowe oznacza przewód do odbiorników i urządzeń, nie do instalacji stałej w ścianach.
Specyfikacja techniczna
19 parametrów z karty producenta| Bezhalogenowy EN 50267-2-2 | nie |
|---|---|
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -15 ... 80 °C |
| Identyfikacja żył | Kolor |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Pomarańczowy |
| Liczba żył | 7 |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Materiał powłoki zewnętrznej | Poliuretan (PUR) |
| Napięcie znamionowe U | 500 V |
| Nierozprzestrzeniający płomienia | Nie |
|---|---|
| Niska emisja dymów (zgodnie z EN 61034-2) | nie |
| Przybliżona średnica zewnętrzna | 10 mm |
| Znamionowy przekrój żyły | 1 mm2 |
| Żyła ochronna | tak |
| dł/szer/wys/waga | 1 m / 0,01 m / 0,01 m / 0,159 kg |
| Kabel PUR-JZ wyróżnia się staranną konstrukcją zapewniającą długotrwałą eksploatację | Żyły: miedziane, linkowane, co zapewnia elastyczność i odporność na zginanie. Klasa 5 wg DIN VDE 0295 oznacza wysoką giętkość przewodów. |
| Dodatkowo kabel charakteryzuje się | Wysoką elastycznością nawet w niskich temperaturach (do -40°C). |
| Kabel PUR-JZ został zaprojektowany do pracy w następujących warunkach | Napięcie znamionowe: 500 V |
Opis
KABEL ELASTYCZNY 300/500V PUR-JZ 7G1 QMM POMARAŃCZOWY IZOLACJA PUR o numerze katalogowym   22010 w kategorii Niesklasyfikowane>Pozostałe. Produkt wyprodukowany przez markę HELUKABEL, seria PUR-ORANGE. KABEL o wymiarach 0,01 x 0,01 x 1 m. Waga produktu wynosi 0,16 kg.
