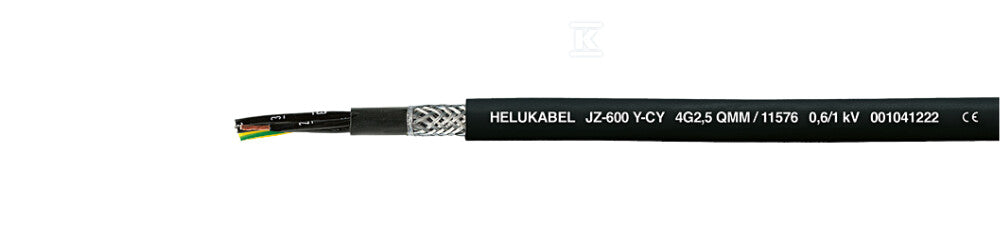

Przewód sterowniczy JZ-600-Y-CY 18G2,5 0,6/1 kV żyły czarne, numerowany, ekranowany
Przewód sterowniczy JZ-600-Y-CY 18G2,5 0,6/1 kV żyły czarne, numerowany, ekranowany
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Napięcie znamionowe U | 1000 V |
|---|---|
| Znamionowy przekrój żyły | 2.5 mm2 |
| Liczba żył | 18 |
| Kolor powłoki/izolacji | Czarny |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -15 ... 80 °C |
| Ekran wspólny | Oplot |
Co oznacza 18G2,5?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Przewód wielożyłowy, najczęściej sterowniczy: żyły są numerowane lub kolorowe, żeby łatwo je rozpoznać przy podłączaniu automatyki. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Przekrój 2,5 mm² stosuje się zwykle w obwodach gniazd z zabezpieczeniem 16 A. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Kabel energetyczny na napięcie 0,6/1 kV: do zasilania budynków, rozdzielnic i odbiorników, także do układania w ziemi (gdy pozwala na to budowa kabla).
Specyfikacja techniczna
23 parametrów z karty producenta| Bezhalogenowy EN 50267-2-2 | nie |
|---|---|
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -15 ... 80 °C |
| Ekran wspólny | Oplot |
| Identyfikacja żył | Cyfry |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Czarny |
| Liczba żył | 18 |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
|---|---|
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
| Napięcie znamionowe U | 1000 V |
| Napięcie znamionowe U0 | 600 V |
| Nierozprzestrzeniający płomienia | Zgodnie z EN 60332-1-2 |
| Niska emisja dymów (zgodnie z EN 61034-2) | nie |
| Przybliżona średnica zewnętrzna | 25.2 mm |
| Znamionowy przekrój żyły | 2.5 mm2 |
| Żyła ochronna | tak |
| dł/szer/wys/waga/obj | 1 m / 0,0261 m / 0,0261 m / 1,236 kg / 0,001 m3 |
| Ten przewód znajduje zastosowanie w wielu branżach i aplikacjach | Przemysł maszynowy: idealny do połączeń elastycznych w maszynach i urządzeniach, gdzie wymagana jest wysoka odporność mechaniczna i chemiczna. |
Opis
Przewód sterowniczy JZ-600-Y-CY 18G2,5 0,6/1 kV żyły czarne, numerowany, ekranowany o numerze katalogowym 11582 w kategorii Kable do automatyki i transmisji danych, Kable sterownicze i sygnalizacyjne. Produkt wyprodukowany przez markę HELUKABEL, seria JZ-600-Y-CY. PRZEWÓD o wymiarach 0.03 x 0.03 x 1 m. Waga produktu wynosi 1.24 kg.
