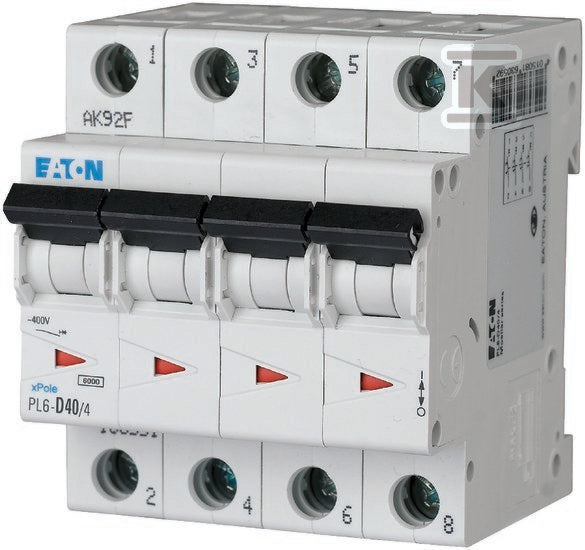

Wyłącznik nadprądowy 6kA PL6-D40/4
Wyłącznik nadprądowy 6kA PL6-D40/4
| Charakterystyka wyzwalania | D |
|---|---|
| Prąd znamionowy | 40 A |
| Liczba biegunów | 4 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 69.5 mm |
Co oznacza D40 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast dopiero przy prądzie 10 do 20 razy większym od znamionowego. Do urządzeń o bardzo dużym prądzie rozruchowym: duże silniki, spawarki, transformatory o dużej mocy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Specyfikacja techniczna
28 parametrów z karty producenta| Charakterystyka wyzwalania | D |
|---|---|
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 69.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 4 |
| Liczba biegunów (całkowita) | 4 |
| Liczba biegunów chronionych | 4 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 40 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Straty mocy | 10.6 W |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -25 ... 75 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,0755 m / 0,08 m / 0,07 m / 0,498 kg |
Opis
Wyłącznik nadprądowy 6kA PL6-D40/4 o numerze katalogowym 166551 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria PL6. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.08 x 0.08 m. Waga produktu wynosi 0.5 kg.
