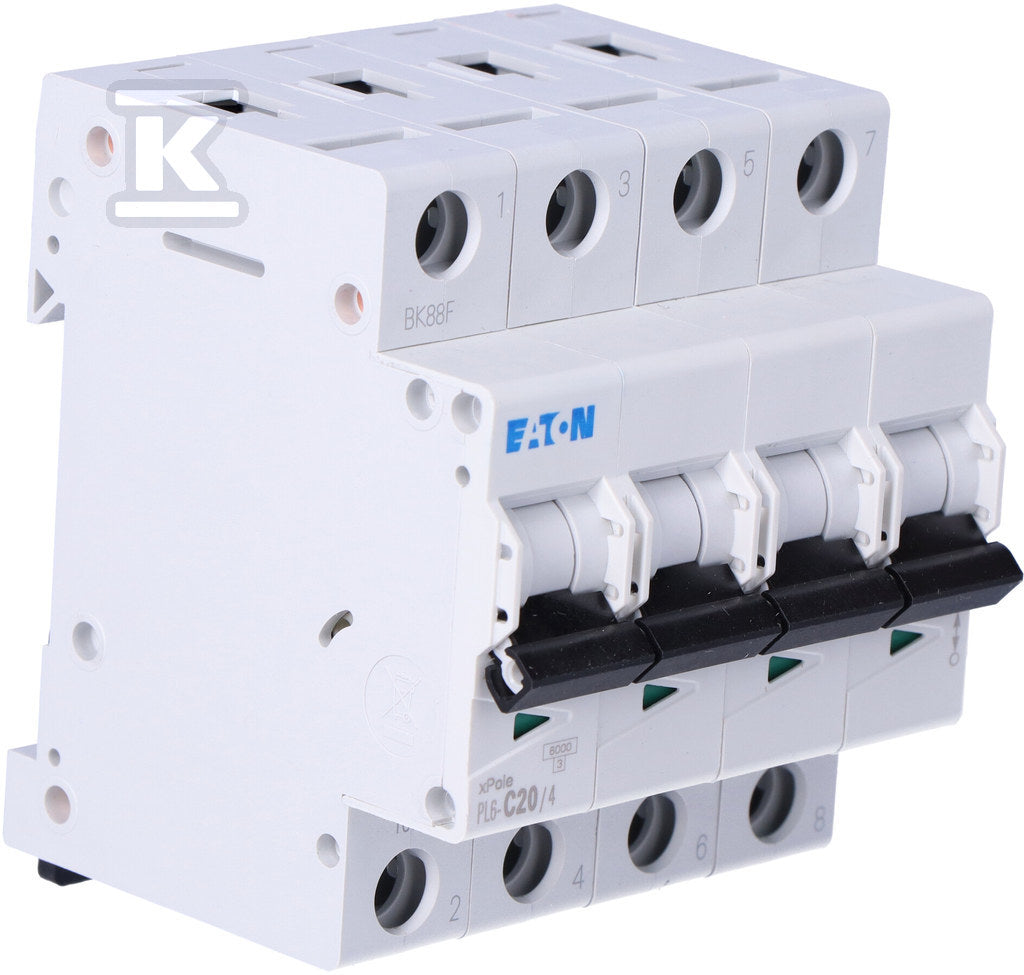

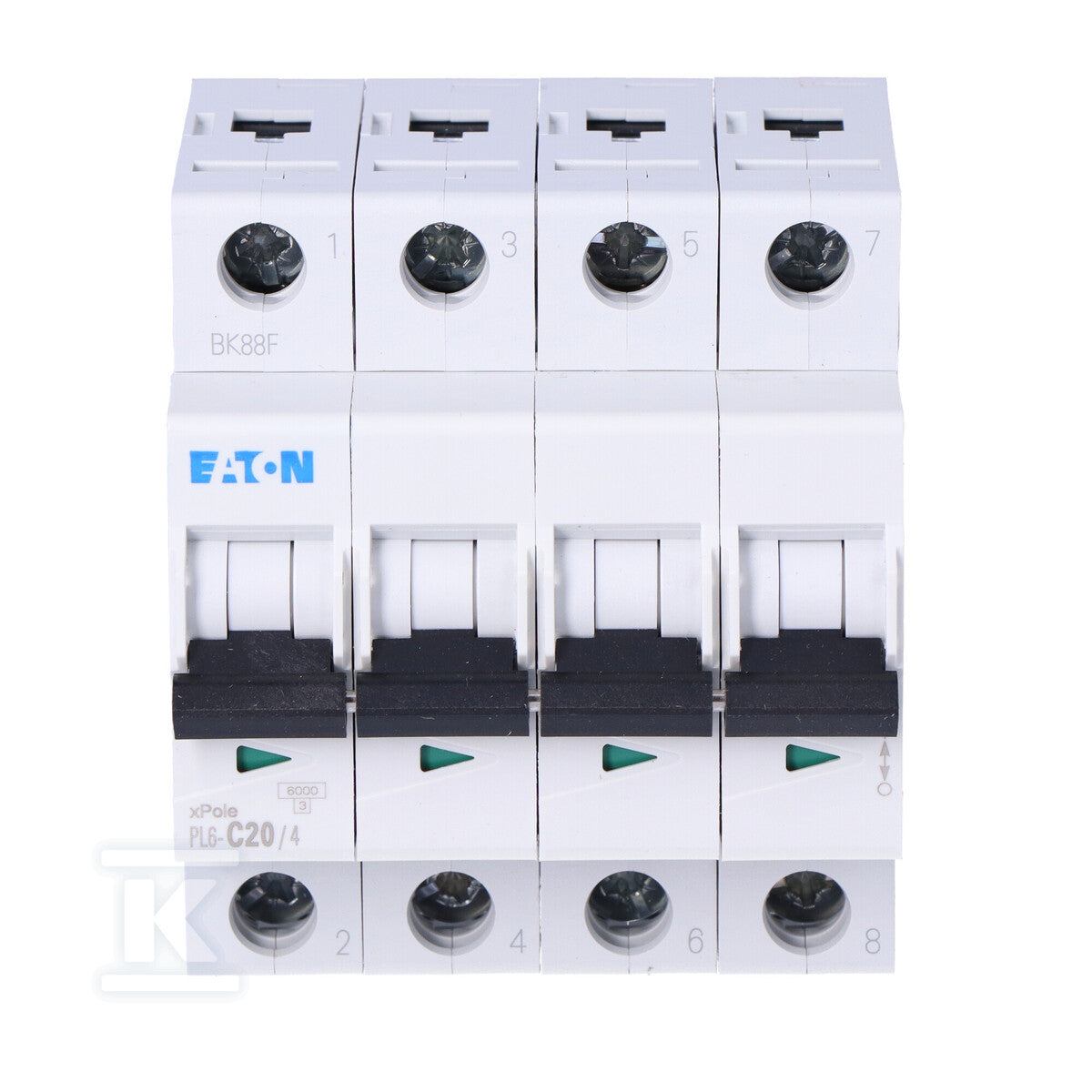

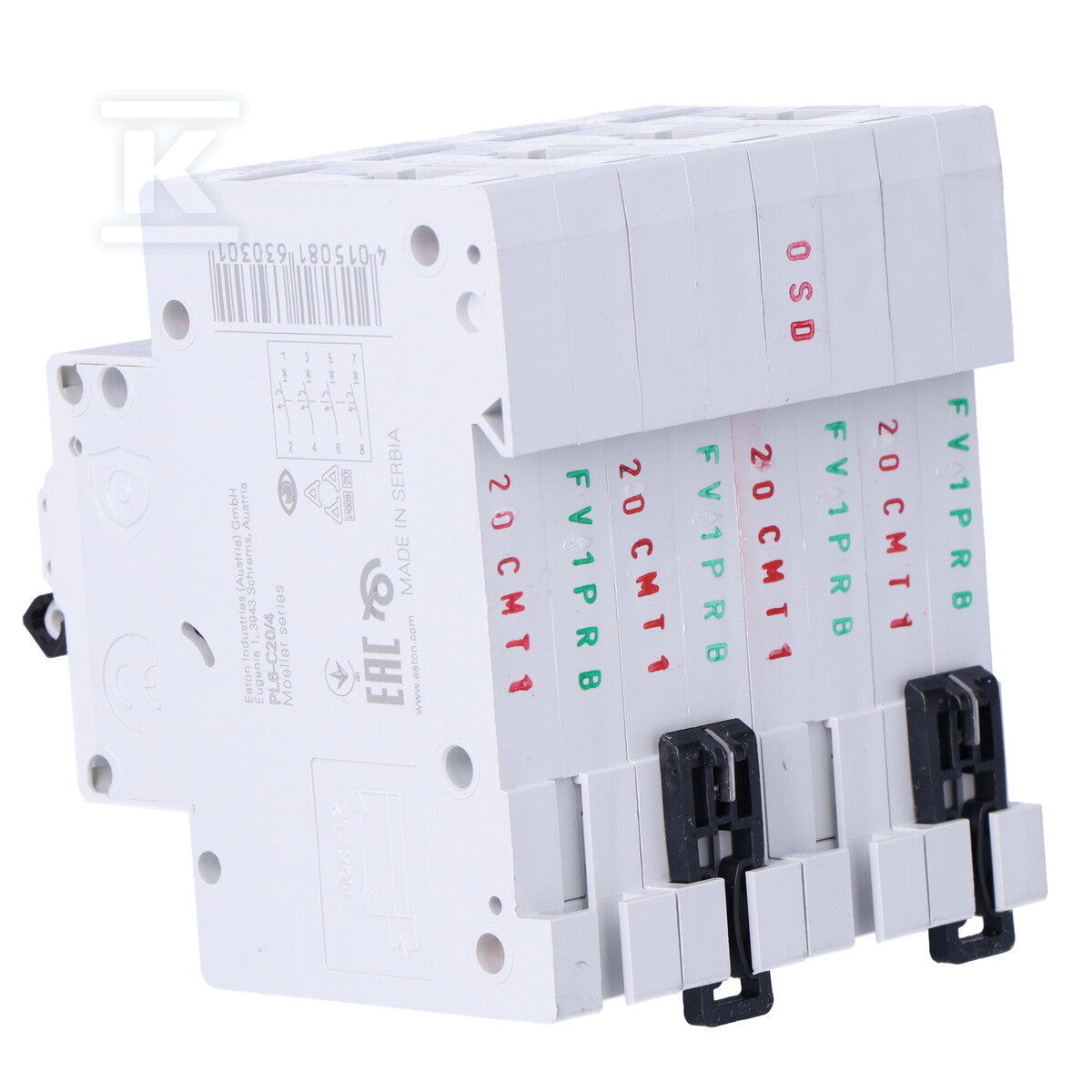

Wyłącznik nadprądowy 6kA PL6-C20/4
Wyłącznik nadprądowy 6kA PL6-C20/4
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 50 A |
| Liczba biegunów | 4 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 69.5 mm |
Co oznacza C50 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy Easy9 Pro EZ9F-C50-4 C 50A 4-biegunowy |
SCHNEIDER ELECTRIC | DSY597 | 6 kA | brak danych | 4 szt. |
280,19 złbrutto
227,80 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 4P, charakterystyka C, 50A, 10kA, AC | S204M-C50 |
ABB | GAG423 | 10 kA | 4 | na zamówienie |
618,30 złbrutto
502,68 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 3p+N C50 |
ETI | CDK743 | 6 kA | brak danych | na zamówienie |
431,58 złbrutto
350,88 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 314 4P C 50A 10000A TX3 |
LEGRAND | HEC618 | 10 kA | brak danych | na zamówienie |
592,02 złbrutto
481,32 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 4P 50A charakterystyka C BKJ63Nd 4P C50 |
LS ELECTRIC | DJR612 | 6 kA | brak danych | na zamówienie |
152,11 złbrutto
123,67 złnetto
|
Zobacz |
Specyfikacja techniczna
28 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 69.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 4 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 50 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Straty mocy | 10.5 W |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -25 ... 75 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,085 m / 0,07 m / 0,073 m / 0,408 kg |
Opis
Wyłącznik nadprądowy 6kA PL6-C20/4 o numerze katalogowym 166522 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria PL6. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.07 x 0.09 m. Waga produktu wynosi 0.41 kg.
