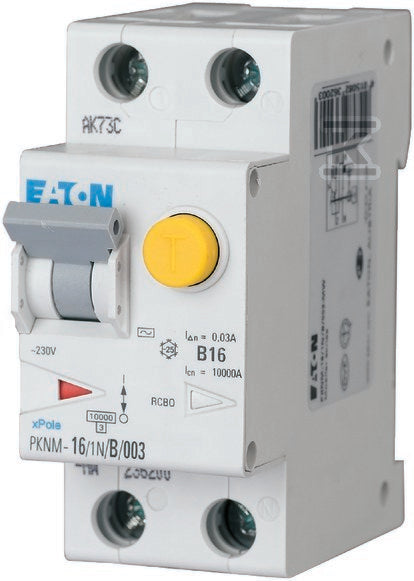

Wyłącznik nadprądowy z modułem różnicowym 1+N-biegunów PKNM-20/1N/B/003-MW
Wyłącznik nadprądowy z modułem różnicowym 1+N-biegunów PKNM-20/1N/B/003-MW
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 20 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 10 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B20?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik różnicowo-nadprądowy P312 2P B 20A 30MA TYP AC DX3 |
LEGRAND | HEC673 | brak danych | 2 | 39 szt. |
618,58 złbrutto
502,91 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC B20/0.03 |
ETI | HDT180 | brak danych | 2 | 70 szt. |
313,44 złbrutto
254,83 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B20-30-AC B 20A 1N-biegunowy 30 mA typ AC |
SCHNEIDER ELECTRIC | HEK127 | brak danych | 2 | 2 szt. |
472,32 złbrutto
384,00 złnetto
|
Zobacz |
 Wyłącznik różnicowoprądowy z członem nadprądowym 1P+N 6kA B 20A/30mA Typ A |
HAGER | CVC976 | brak danych | 2 | na zamówienie |
787,82 złbrutto
640,50 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
EATON
Szyna do łączenia aparatury modułowej Z-GV-10/1P-1TE
EATON
Szyna do łączenia aparatury modułowej Z-GV-16/1P+HS
EATON
Ogranicznik przepięć SPCT2-280/4
EATON
Lampka kontrolna pojedyncza Z-EL/G230
Specyfikacja techniczna
32 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Czułość | AC |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 70 mm |
| Jednocześnie rozłączany biegun N | tak |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Ochrona przed niepożądanym wyzwoleniem | nie |
| Odporność na udar prądowy | 0.25 kA |
| Prąd znamionowy | 20 A |
|---|---|
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj charakterystyki wyłączania | Bezzwłoczny |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | -25 ... 40 °C |
| Z blokadą | nie |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 | 10 kA |
| Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| Znamionowy prąd różnicowy | 0.03 A |
| dł/szer/wys/waga | 0,088 m / 0,079 m / 0,042 m / 0,212 kg |
Opis
Wyłącznik nadprądowy z modułem różnicowym 1+N-biegunów PKNM-20/1N/B/003-MW o numerze katalogowym 236235 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ A, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę EATON, seria PKNM. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.04 x 0.08 x 0.09 m. Waga produktu wynosi 0.21 kg.
