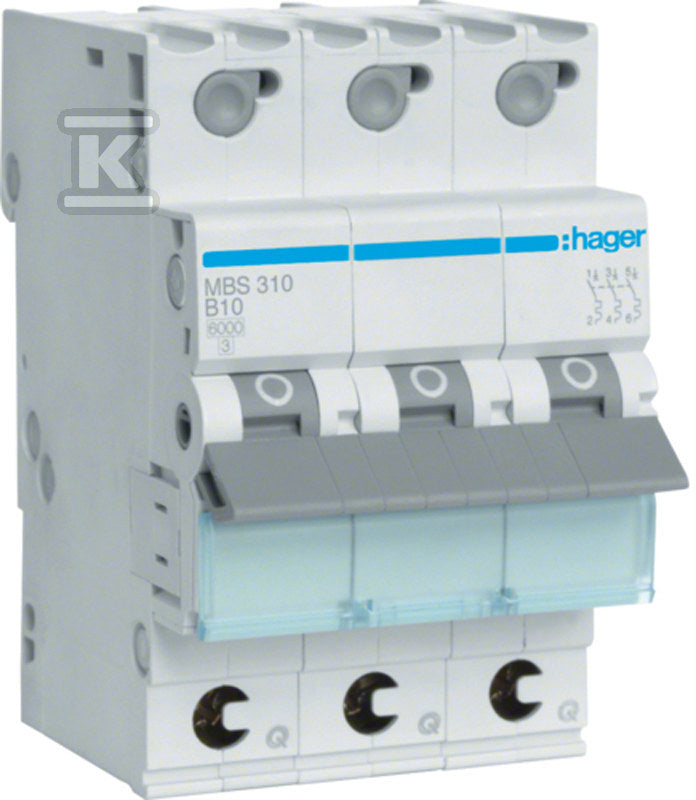

Wyłącznik nadprądowy Icn=6000A 3P B 10A QuickConnect

HAGERWyłączniki nadprądowe 6kA

Wyłącznik nadprądowy Icn=6000A 3P B 10A QuickConnect

Name: Wyłącznik nadprądowy Icn=6000A 3P B 10A QuickConnect
Brand: HAGER
SKU: ADH701
Price: 215.50 PLN
Availability: OutOfStock

Cena za szt.

215,50 złbrutto 175,20 złnettoVAT 23%, cena za szt.

Na zamówienie. Termin potwierdzamy po zapytaniu, zwykle do 10 dni roboczych.

Kurier (do 2 kg): 14,99 zł. Zamówienie od 499 zł: dostawa gratis.

Wyślij zapytanie o produkt

Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów

Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta

IndeksADH701

Kod producenta MBS310

EAN3250614314865

SeriaMCB

Parametry kluczowePełna specyfikacja (27)

Charakterystyka wyzwalania	B
Prąd znamionowy	10 A
Liczba biegunów	3
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V	6 kA
Napięcie znamionowe	400 V
Szerokość wyrażona liczbą modułów	3
Stopień ochrony (IP)	IP20
Głębokość wbudowania	70 mm

Co oznacza B10 6 kA?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

BCharakterystyka wyzwalaniaczłon zwarciowy: 3 do 5 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.

10APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².

3PLiczba biegunówtory rozłączane

Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.

6kAZdolność zwarciowaIcn wg EN 60898

Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

Produkt	Marka	Indeks	Icn	Moduły	Dostępność	Cena	Przejdź
Wyłącznik nadprądowy ETIMAT 6 3p B10	ETI	CDK655	6 kA	3	139 szt.	120,16 złbrutto 97,69 złnetto	Zobacz
Wyłącznik nadprądowy 6kA HN-B10/3	EATON	CIG579	6 kA	3	130 szt.	227,80 złbrutto 185,20 złnetto	Zobacz
Wyłącznik nadprądowy S 303 3P B 10A 6000A TX3	LEGRAND	HEC454	10 kA	3	78 szt.	168,99 złbrutto 137,39 złnetto	Zobacz
Wyłącznik nadprądowy Easy9 Pro EZ9F-B10-3 B 10A 3-biegunowy	SCHNEIDER ELECTRIC	DLS700	6 kA	brak danych	21 szt.	137,88 złbrutto 112,10 złnetto	Zobacz
Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka B, 10A, 6kA, AC \| S203-B10	ABB	ACT896	6 kA	brak danych	na zamówienie	157,92 złbrutto 128,39 złnetto	Zobacz
Wyłącznik nadmiarowoprądowy, 6kA serii BKN 3P 10A charakterystyka B BKN 3P B10A	LS ELECTRIC	DJR656	6 kA	brak danych	na zamówienie	73,54 złbrutto 59,79 złnetto	Zobacz

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

HAGER Szyna grzebieniowa widełkowa pozioma 3P 10mm2 12M 58 szt.

109,72 złbrutto 89,20 złnetto

HAGER Szyna grzebieniowa widełkowa pozioma 3P 16mm2 12M 25 szt.

120,54 złbrutto 98,00 złnetto

HAGER Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV 45 szt.

1.944,63 złbrutto 1.581,00 złnetto

HAGER Lampka sygnalizacyjna potrójna, czerwona 230V AC 64 szt.

146,49 złbrutto 119,10 złnetto

Specyfikacja techniczna

27 parametrów z karty producenta

Charakterystyka wyzwalania	B
Do instalacji podtynkowych	tak
Głębokość wbudowania	70 mm
Jednocześnie rozłączany biegun N	nie
Kategoria przepięcia	3
Klasa ograniczenia energii	3
Liczba biegunów	3
Liczba biegunów (całkowita)	3
Liczba biegunów chronionych	3
Montaż podtynkowy	tak
Możliwość dodatkowego wyposażenia	tak
Napięcie znamionowe	400 V
Napięcie znamionowe izolacji Ui	500 V
Prąd znamionowy	10 A

Przekrój przyłączanego przewodu jednodrutowego	1 ... 35 mm2
Przekrój przyłączanego przewodu wielożyłowego	1 ... 25 mm2
Rodzaj napięcia	AC
Stopień ochrony (IP)	IP20
Stopień zanieczyszczenia	2
Szerokość wyrażona liczbą modułów	3
Temperatura otoczenia w warunkach pracy	-25 ... 70 °C
Wykonanie przeciwwybuchowe	nie
Zakres częstotliwości	50 ... 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V	6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V	10 kA
Znamionowe napięcie udarowe wytrzymywane Uimp	4 kV
dł/szer/wys/waga	0,07 m / 0,0525 m / 0,0834 m / 0,363 kg

Opis

Wyłącznik nadprądowy Icn=6000A 3P B 10A QuickConnect o numerze katalogowym MBS310 w kategorii Pozostałe, Niesklasyfikowane., seria MCB. WYŁĄCZNIK NADPRĄDOWY Waga produktu wynosi 0.36 kg.
