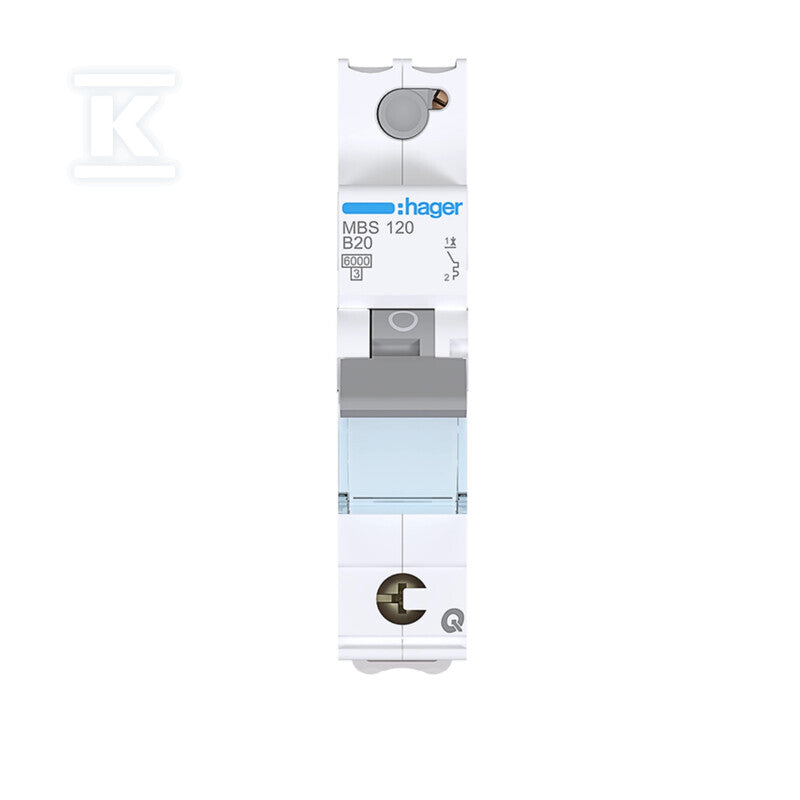

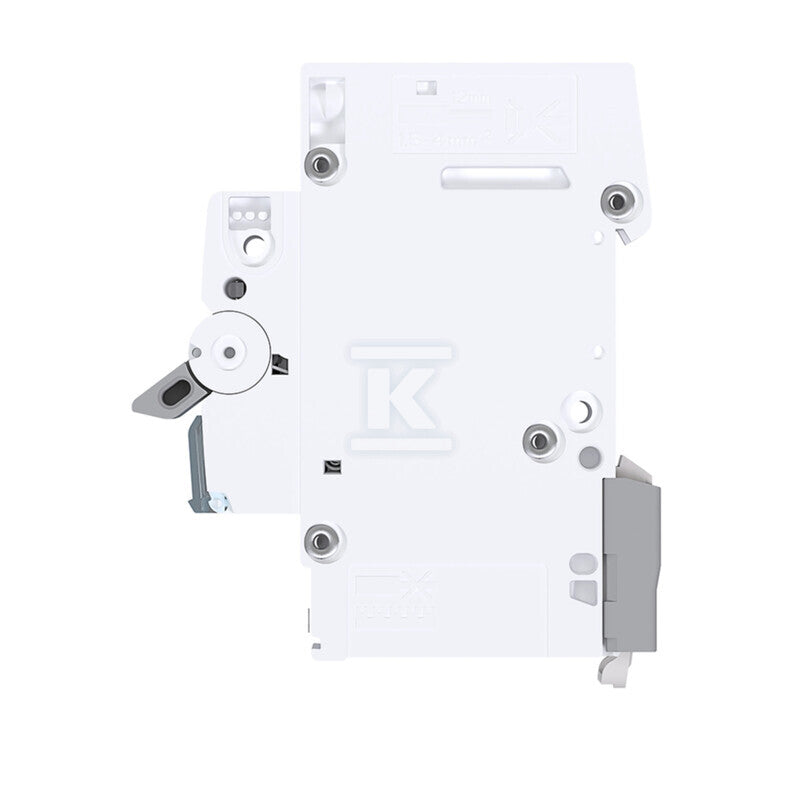

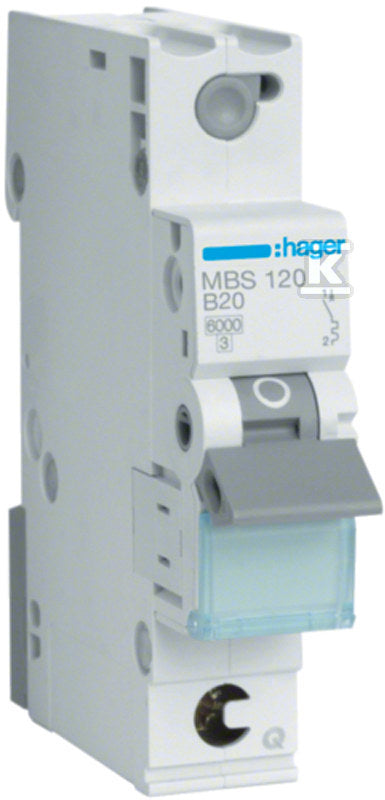

Wyłącznik nadprądowy Icn=6000A 1P B 20A QuickConnect
Wyłącznik nadprądowy Icn=6000A 1P B 20A QuickConnect
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 20 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 70 mm |
Co oznacza B20 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 1P B 20A |
PROF | DLZ938 | 6 kA | brak danych | 2512 szt. |
23,59 złbrutto
19,18 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-B20-1 B 20A 1-biegunowy |
SCHNEIDER ELECTRIC | DLS701 | 6 kA | brak danych | 967 szt. |
32,37 złbrutto
26,32 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p B20 |
ETI | HDT089 | 6 kA | 1 | 207 szt. |
29,32 złbrutto
23,84 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA PL6-B20/1 |
EATON | CIG631 | 6 kA | 1 | 232 szt. |
47,59 złbrutto
38,69 złnetto
|
Zobacz |
 Wyłącznik nadprądowy RX3 1P B 20A 6000A |
LEGRAND | HEC630 | 6 kA | 1 | 244 szt. |
34,17 złbrutto
27,78 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka B, 20A, 10kA, AC/DC | S201M-B20UC |
ABB | DBK133 | 10 kA | 1 | na zamówienie |
223,88 złbrutto
182,02 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
HAGER
Szyna grzebieniowa widełkowa pozioma 1P 10mm2 12M
HAGER
Szyna grzebieniowa widełkowa pozioma 1P 10mm2 57M
HAGER
Ogranicznik przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up1, 2kV
HAGER
Lampka sygnalizacyjna potrójna, czerwona 230V AC
Specyfikacja techniczna
27 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 70 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | tak |
| Możliwość dodatkowego wyposażenia | nie |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 20 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 35 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -25 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,07 m / 0,0175 m / 0,0834 m / 0,121 kg |
Opis
Wyłącznik nadprądowy Icn=6000A 1P B 20A QuickConnect o numerze katalogowym MBS120 w kategorii Pozostałe, Niesklasyfikowane., seria MCB. WYŁĄCZNIK NADPRĄDOWY Waga produktu wynosi 0.12 kg.
