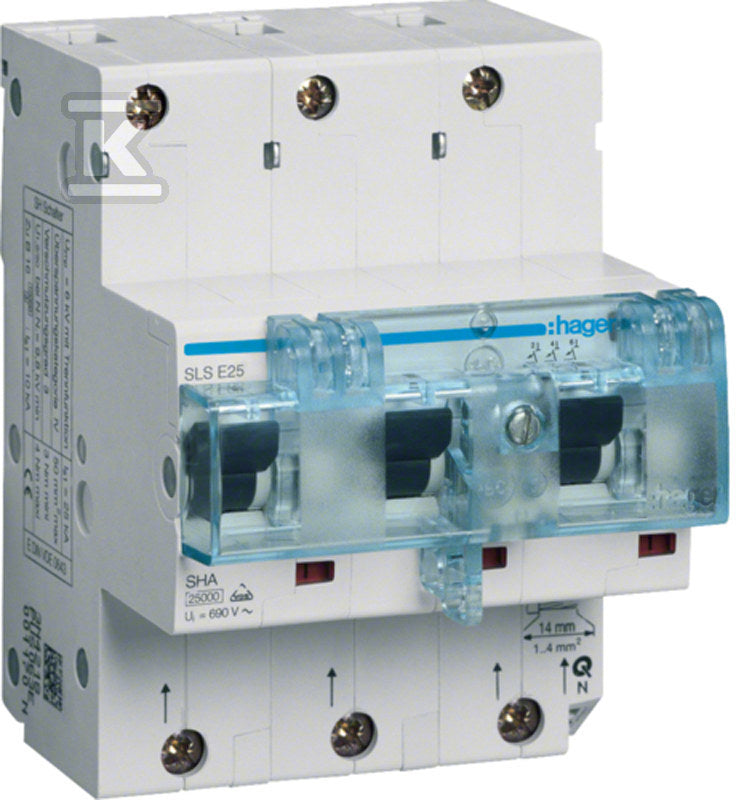

Wyłącznik nadprądowy selektywny 3P E 25A TS35
Wyłącznik nadprądowy selektywny 3P E 25A TS35
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | E |
|---|---|
| Prąd znamionowy | 25 A |
| Liczba biegunów | 3 |
| Napięcie znamionowe | 400 V |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50 Hz |
| Kategoria przepięcia | 4 |
Co oznacza E25?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Litera w oznaczeniu mówi, przy jakiej krotności prądu znamionowego wyłącznik zadziała natychmiast. B to obwody domowe, C odbiorniki z prądem rozruchowym, D urządzenia o bardzo dużym prądzie rozruchowym.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 25 A spotyka się w obwodach kuchenki, bojlera lub jako zabezpieczenie przedlicznikowe, z przewodem 4 do 6 mm².
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy selektywny ETIMAT SM 3p E25 |
ETI | HDT139 | brak danych | brak danych | 2 szt. |
1.937,43 złbrutto
1.575,15 złnetto
|
Zobacz |
Specyfikacja techniczna
15 parametrów z karty producenta| Charakterystyka wyzwalania | E |
|---|---|
| Częstotliwość | 50 Hz |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Liczba biegunów | 3 |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 690 V |
| Prąd znamionowy | 25 A |
| Sposób montażu | Szyna DIN |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Wymiar obudowy (zgodnie z DIN 43880) | 2 |
| Znamionowa wytrzymałość dielektryczna | 6 kV |
| Znamionowa zdolność łączeniowa | 25 kA |
| dł/szer/wys/waga/obj | 0,089 m / 0,081 m / 0,11 m / 1,01 kg / 0,001 m3 |
Opis
Wyłącznik nadprądowy selektywny 3P E 25A TS35 o numerze katalogowym HTN325E w kategorii Pozostałe, Niesklasyfikowane., seria MCB SLS. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.11 x 0.08 x 0.09 m. Waga produktu wynosi 1.01 kg.
