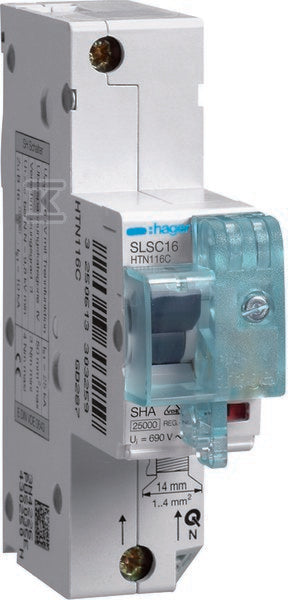

Wyłącznik nadprądowy selektywny 1P Cs 16A TS35
Wyłącznik nadprądowy selektywny 1P Cs 16A TS35
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Charakterystyka wyzwalania | Cs |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów | 1 |
| Napięcie znamionowe | 400 V |
| Stopień ochrony (IP) | IP20 |
| Sposób montażu | Szyna DIN |
| Częstotliwość | 50 Hz |
| Kategoria przepięcia | 4 |
Co oznacza CS16?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Litera w oznaczeniu mówi, przy jakiej krotności prądu znamionowego wyłącznik zadziała natychmiast. B to obwody domowe, C odbiorniki z prądem rozruchowym, D urządzenia o bardzo dużym prądzie rozruchowym.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Specyfikacja techniczna
15 parametrów z karty producenta| Charakterystyka wyzwalania | Cs |
|---|---|
| Częstotliwość | 50 Hz |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Liczba biegunów | 1 |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 690 V |
| Prąd znamionowy | 16 A |
| Sposób montażu | Szyna DIN |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Wymiar obudowy (zgodnie z DIN 43880) | 2 |
| Znamionowa wytrzymałość dielektryczna | 6 kV |
| Znamionowa zdolność łączeniowa | 25 kA |
| dł/szer/wys/waga | 0,089 m / 0,027 m / 0,11 m / 0,356 kg |
Opis
Wyłącznik nadprądowy selektywny 1P Cs 16A TS35 o numerze katalogowym HTN116C w kategorii Pozostałe, Niesklasyfikowane. Produkt wyprodukowany przez markę HAGER, seria MCB SLS. WYŁĄCZNIK NADPRĄDOWY Waga produktu wynosi 0 kg.
