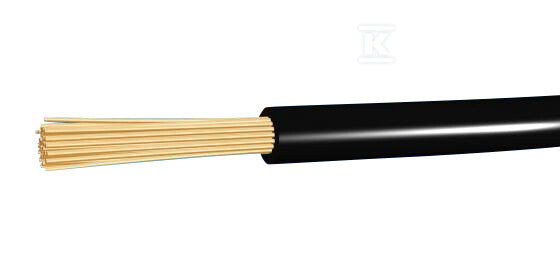

Przewód instalacyjny H07V-K (LGY) 1x1,0 czarny linka (100m)
Przewód instalacyjny H07V-K (LGY) 1x1,0 czarny linka (100m)
| Napięcie znamionowe U | 750 V |
|---|---|
| Znamionowy przekrój żyły | 1 mm2 |
| Liczba żył | 1 |
| Średnica żyły | 1.19 mm |
| Kolor izolacji | Czarny |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 50 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -15 ... 50 °C |
Co oznacza H07V-K 1x1,0?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Przewód jednożyłowy z linką (K: giętka żyła wielodrutowa) w izolacji PVC, potocznie LgY. Do połączeń w rozdzielnicach, szafach sterowniczych i w rurkach.
Jedna żyła: każdy przewód (faza, neutralny, ochronny) układa się osobno, np. w rurce lub w rozdzielnicy. Kolor izolacji oznacza funkcję: żółto-zielony to ochronny PE, niebieski to neutralny N.
Mały przekrój: obwody sterowania i sygnalizacji albo zasilanie odbiorników małej mocy (lampy, drobna elektronika). Nie stosuje się go w obwodach gniazd. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. 450/750 V to standard przewodów instalacyjnych w budynkach.
Specyfikacja techniczna
36 parametrów z karty producenta| Bariera ochronna | Brak |
|---|---|
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 50 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | -15 ... 50 °C |
| Ekran | nie |
| Gatunek materiału izolacji żyły | Inne |
| Gatunek materiału powłoki zewnętrznej | Inne |
| Identyfikacja żył | Brak |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor izolacji | Czarny |
| Liczba żył | 1 |
| Maksymalna temperatura żyły | 70 °C |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
| Materiał żyły | Miedź |
| Min. dopuszczalny promień zginania w instalacjach stałych | 10.36 mm |
|---|---|
| Napięcie znamionowe U | 750 V |
| Napięcie znamionowe U0 | 450 V |
| Niska emisja dymów (zgodnie z IEC 61034-2) | nie |
| Niska emisja dymów zgodnie z IEC 61034-2 | nie |
| Odporny na niską temperaturę (zgodnie z EN 60811-504+505+506) | tak |
| Olejoodporny (zgodnie z EN 60811-404) | nie |
| Olejoodporny (zgodnie z IEC 60811-404) | nie |
| Pancerz/zbrojenie | Brak |
| Przybliżona średnica zewnętrzna | 2.59 mm |
| Rodzaj powierzchni żyły | Bez pokrycia |
| Średnica żyły | 1.19 mm |
| Z przewodem ochronnym | nie |
| Znamionowy przekrój żyły | 1 mm2 |
| Żyła uziemiająca | nie |
| Żyły skręcone | tak |
| dł/szer/wys/waga/obj | 0,15 m / 0,15 m / 0,11 m / 1,5 kg / 0,002 m3 |
| Przewód LGY 1x1,0 wyróżnia się szeregiem cech, które przekładają się na jego wysoką jakość i funkcjonalność | Miedź jako materiał żyły: Zapewnia doskonałą przewodność elektryczną i trwałość połączenia. |
Opis
Przewód instalacyjny H07V-K (LGY) 1x1,0 czarny linka (100m) o numerze katalogowym   G-106003 w kategorii Przewody instalacyjne>Przewody jednożyłowe. Produkt wyprodukowany przez markę TOP Marki, seria H07V-K / LGY. PRZEWÓD o wymiarach 0,11 x 0,15 x 0,15 m. Waga produktu wynosi 1,5 kg.
