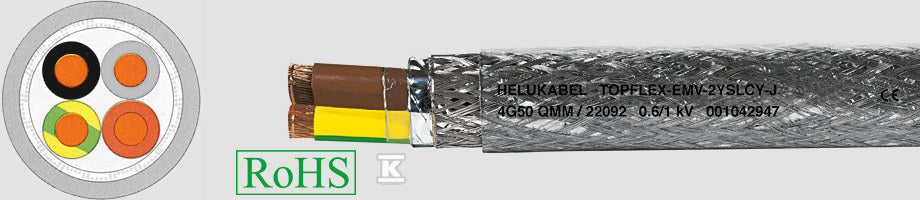

Kabel elastyczny TF-EMV-2YSLCY-J 4G50 0,6/1kV podwójnie ekranowany, do przetwornic, czarny
Kabel elastyczny TF-EMV-2YSLCY-J 4G50 0,6/1kV podwójnie ekranowany, do przetwornic, czarny
Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.
| Napięcie znamionowe U | 1000 V |
|---|---|
| Znamionowy przekrój żyły | 50 mm2 |
| Liczba żył | 4 |
| Materiał izolacji żyły | PE (polietylen) |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | 5 ... 80 °C |
| Ekran wspólny | Oplot |
| Identyfikacja żył | Kolor |
Co oznacza 4G50?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Cztery żyły: zwykle trzy fazy i przewód ochronno-neutralny PEN (w kablach zasilających) albo trzy fazy i PE dla odbiorników bez przewodu neutralnego. Litera G lub dopisek „żo” oznacza, że jedna z żył jest żółto-zielona (ochronna).
Duży przekrój do zasilania budynków, rozdzielnic i dużych odbiorników. Dobór według obciążalności, sposobu ułożenia i spadku napięcia robi projektant. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Kabel energetyczny na napięcie 0,6/1 kV: do zasilania budynków, rozdzielnic i odbiorników, także do układania w ziemi (gdy pozwala na to budowa kabla).
Specyfikacja techniczna
24 parametrów z karty producenta| Bezhalogenowy EN 50267-2-2 | nie |
|---|---|
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -40 ... 80 °C |
| Dopuszczalna temperatura otoczenia kabla podczas montażu | 5 ... 80 °C |
| Ekran | tak |
| Ekran wspólny | Oplot |
| Identyfikacja żył | Kolor |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Brak |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor powłoki/izolacji | Inne |
| Liczba żył | 4 |
|---|---|
| Materiał izolacji żyły | PE (polietylen) |
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
| Materiał żyły | Miedź |
| Napięcie znamionowe U | 1000 V |
| Napięcie znamionowe U0 | 0.6 kV |
| Nierozprzestrzeniający płomienia | Zgodnie z EN 60332-1-2 |
| Przybliżona średnica zewnętrzna | 34.1 mm |
| Znamionowy przekrój żyły | 50 mm2 |
| Żyła koncentryczna | Miedź |
| Żyła ochronna | tak |
| dł/szer/wys/waga/obj | 1 m / 0,0352 m / 0,0352 m / 2,75 kg / 0,001 m3 |
Opis
Kabel elastyczny TF-EMV-2YSLCY-J 4G50 0,6/1kV podwójnie ekranowany, do przetwornic, czarny o numerze katalogowym 22092 w kategorii Kable falownikowe, Kable sterownicze i sygnalizacyjne. Produkt wyprodukowany przez markę HELUKABEL, seria TF-EMV-2YSLCY-J. KABEL o wymiarach 0.04 x 0.04 x 1 m. Waga produktu wynosi 2.68 kg.
