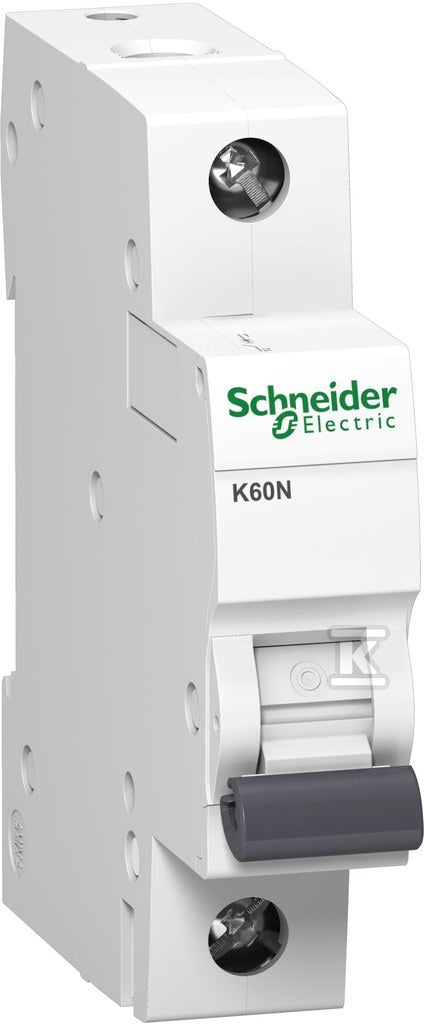

Wyłącznik nadprądowy K60N-C32-1 C 32A 1-biegunowy
Wyłącznik nadprądowy K60N-C32-1 C 32A 1-biegunowy
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 32 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza C32 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 32 A to typowa wartość dla obwodów trójfazowych i zabezpieczenia głównego mieszkania, z przewodem 6 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA HN-C32/1 |
EATON | CIG606 | 6 kA | 1 | 436 szt. |
72,16 złbrutto
58,67 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 301 1P C 32A 6000A TX3 |
LEGRAND | HEC483 | 6 kA | 1 | 146 szt. |
72,13 złbrutto
58,64 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 10 1p C32 |
ETI | HDT101 | 10 kA | 1 | 96 szt. |
47,75 złbrutto
38,82 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka C, 1-biegunowy, 32A |
HAGER | ADD601 | 6 kA | 1 | 15 szt. |
75,65 złbrutto
61,50 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka C, 32A, 10kA, AC/DC | S201M-C32UC |
ABB | DCT211 | 10 kA | brak danych | na zamówienie |
281,50 złbrutto
228,86 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 1P 32A charakterystyka C BKJ63Nd 1P C32 |
LS ELECTRIC | DJR469 | 6 kA | brak danych | na zamówienie |
23,25 złbrutto
18,90 złnetto
|
Zobacz |
Specyfikacja techniczna
29 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 2 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | nie |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 32 A |
| Przekrój przyłączanego przewodu jednodrutowego | 0.5 ... 35 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 0.5 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -25 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 0 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,085 m / 0,018 m / 0,075 m / 0,12 kg |
Opis
Wyłącznik nadprądowy K60N-C32-1 C 32A 1-biegunowy o numerze katalogowym A9K02132 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria K60. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.07 x 0.08 m. Waga produktu wynosi 0.12 kg.
