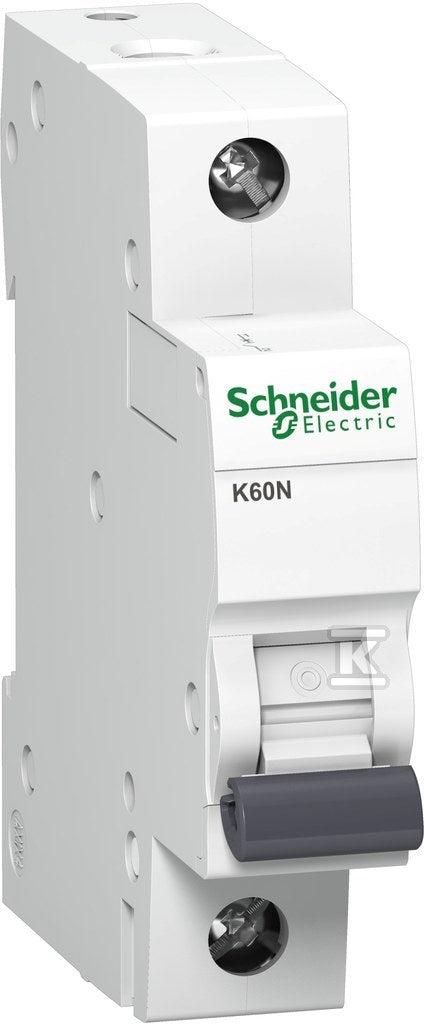

Wyłącznik nadprądowy K60N-B40-1 B 40A 1-biegunowy
Wyłącznik nadprądowy K60N-B40-1 B 40A 1-biegunowy
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 40 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B40 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA HN-B40/1 |
EATON | CIG568 | 6 kA | 1 | 38 szt. |
93,76 złbrutto
76,23 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 1-biegunowy, 40A |
HAGER | ADD559 | 6 kA | 1 | 13 szt. |
79,21 złbrutto
64,40 złnetto
|
Zobacz |
 SZ201-B40 WYŁĄCZNIK NADPRĄDOWY CHARAKTERYSTYKA-B 6kA 40A 1P |
ABB | CIM905 | 6 kA | 1 | na zamówienie |
42,24 złbrutto
34,34 złnetto
|
Zobacz |
 Wyłącznik nadprądowy DC ETIMAT 10-DC 1P B40 6KA |
ETI | CQC396 | 10 kA | brak danych | na zamówienie |
176,39 złbrutto
143,41 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 301 1P B 40A 6000A TX3 |
LEGRAND | HEC440 | 6 kA | 1 | na zamówienie |
82,61 złbrutto
67,16 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKN 1P 40A charakterystyka B BKN 1P B40A |
LS ELECTRIC | DJR710 | 6 kA | brak danych | na zamówienie |
25,08 złbrutto
20,39 złnetto
|
Zobacz |
Specyfikacja techniczna
31 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 2 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | nie |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 40 A |
| Przekrój przyłączanego przewodu jednodrutowego | 0.5 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 0.5 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -25 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 0 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,085 m / 0,075 m / 0,018 m / 0,12 kg |
| Cechy konstrukcyjne i montaż | Uniwersalność montażu: Wyłącznik jest przeznaczony do montażu na standardowych szynach TH35, co ułatwia jego integrację z istniejącymi systemami. Seria K60 jest kompatybilna z każdą dostępną na rynku szyną widełkową – to duży atut dla instalatorów. |
| Zastosowanie i zgodność z normami | Wyłącznik K60N-B40-1 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest ochrona przeciwprądowa o wartości 40A. Spełnia wymagania normy EN 60898, co gwarantuje jego bezpieczeństwo i zgodność z obowiązującymi przepisami. Klasa ograniczenia energii to 3, a kategoria przepięcia to 2 – parametry istotne przy projektowaniu systemów ochrony przeciwprzepięciowej. Dzięki solidnej konstrukcji i precyzyjnemu wykonaniu, wyłącznik ten stanowi niezawodne zabezpieczenie instalacji elektrycznej przed skutkami przeciążeń i zwarć. |
Opis
Wyłącznik nadprądowy K60N-B40-1 B 40A 1-biegunowy o numerze katalogowym A9K01140 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria K60. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.07 x 0.08 m. Waga produktu wynosi 0.12 kg.
