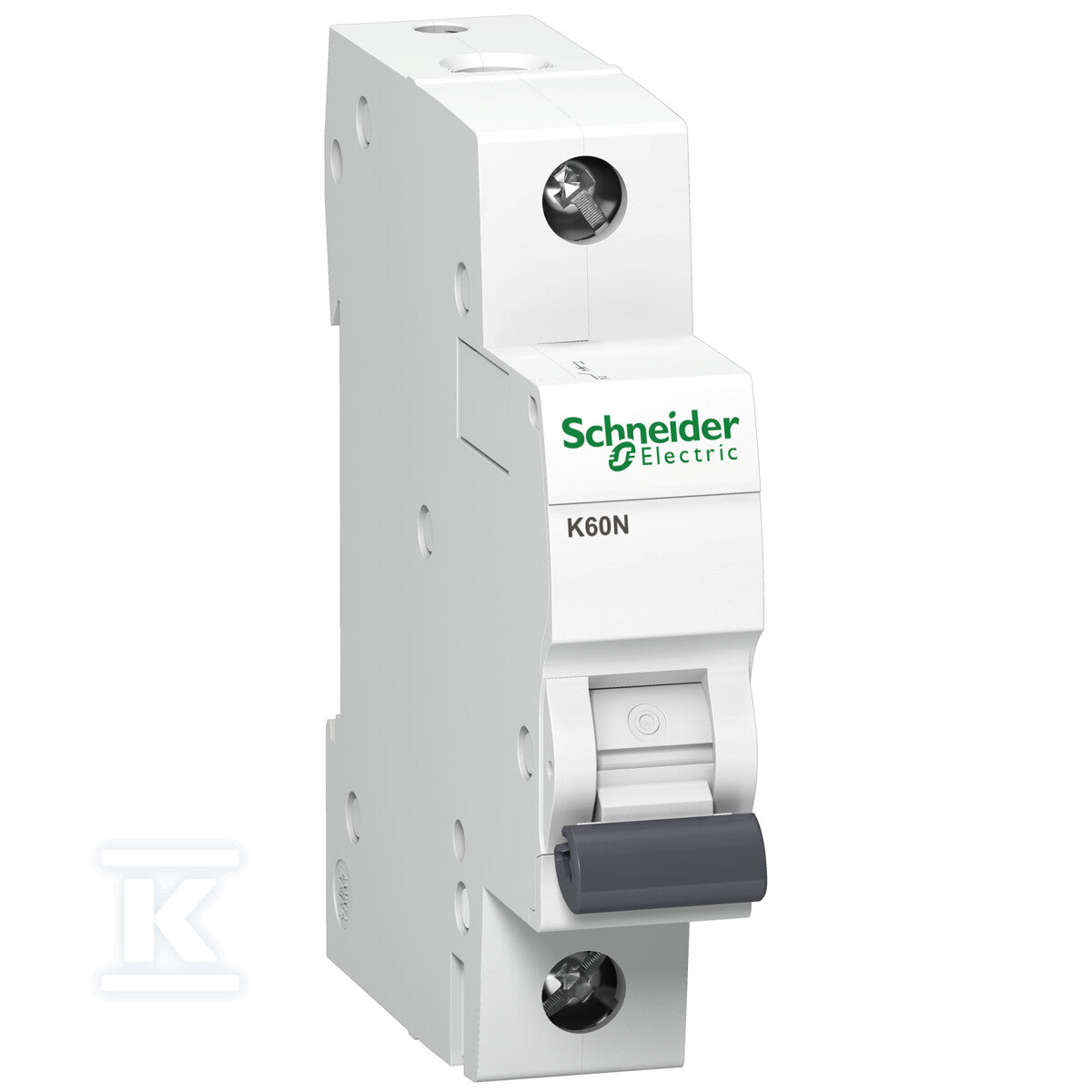

Wyłącznik nadprądowy K60N-B16-1 B 16A 1-biegunowy
Wyłącznik nadprądowy K60N-B16-1 B 16A 1-biegunowy
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B16 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA HN-B16/1 |
EATON | CIG573 | 6 kA | 1 | 39778 szt. |
36,85 złbrutto
29,96 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 1P B 16A |
PROF | DLZ939 | 6 kA | brak danych | 39097 szt. |
18,13 złbrutto
14,74 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p B16 |
ETI | HDT088 | 6 kA | 1 | 6208 szt. |
22,55 złbrutto
18,33 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 301 1P B 16A 6000A TX3 |
LEGRAND | HEC436 | 6 kA | 1 | 2029 szt. |
32,09 złbrutto
26,09 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 1-biegunowy, 16A |
HAGER | ADD555 | 6 kA | 1 | 1050 szt. |
33,83 złbrutto
27,50 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka B, 16A, 25kA, AC | S301P-B16 |
ABB | DCT903 | 25 kA | brak danych | na zamówienie |
233,49 złbrutto
189,83 złnetto
|
Zobacz |
Specyfikacja techniczna
30 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 2 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | nie |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 16 A |
| Przekrój przyłączanego przewodu jednodrutowego | 0.5 ... 35 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 0.5 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 2 |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -25 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 0 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,085 m / 0,075 m / 0,017 m / 0,106 kg |
| Kluczowe cechy i korzyści | Skuteczna ochrona: Zabezpiecza obwody przed przeciążeniami i zwarciami, chroniąc urządzenia elektryczne i instalację. |
Opis
Wyłącznik nadprądowy K60N-B16-1 B 16A 1-biegunowy o numerze katalogowym A9K01116 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria K60. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.07 x 0.08 m. Waga produktu wynosi 0.11 kg.
