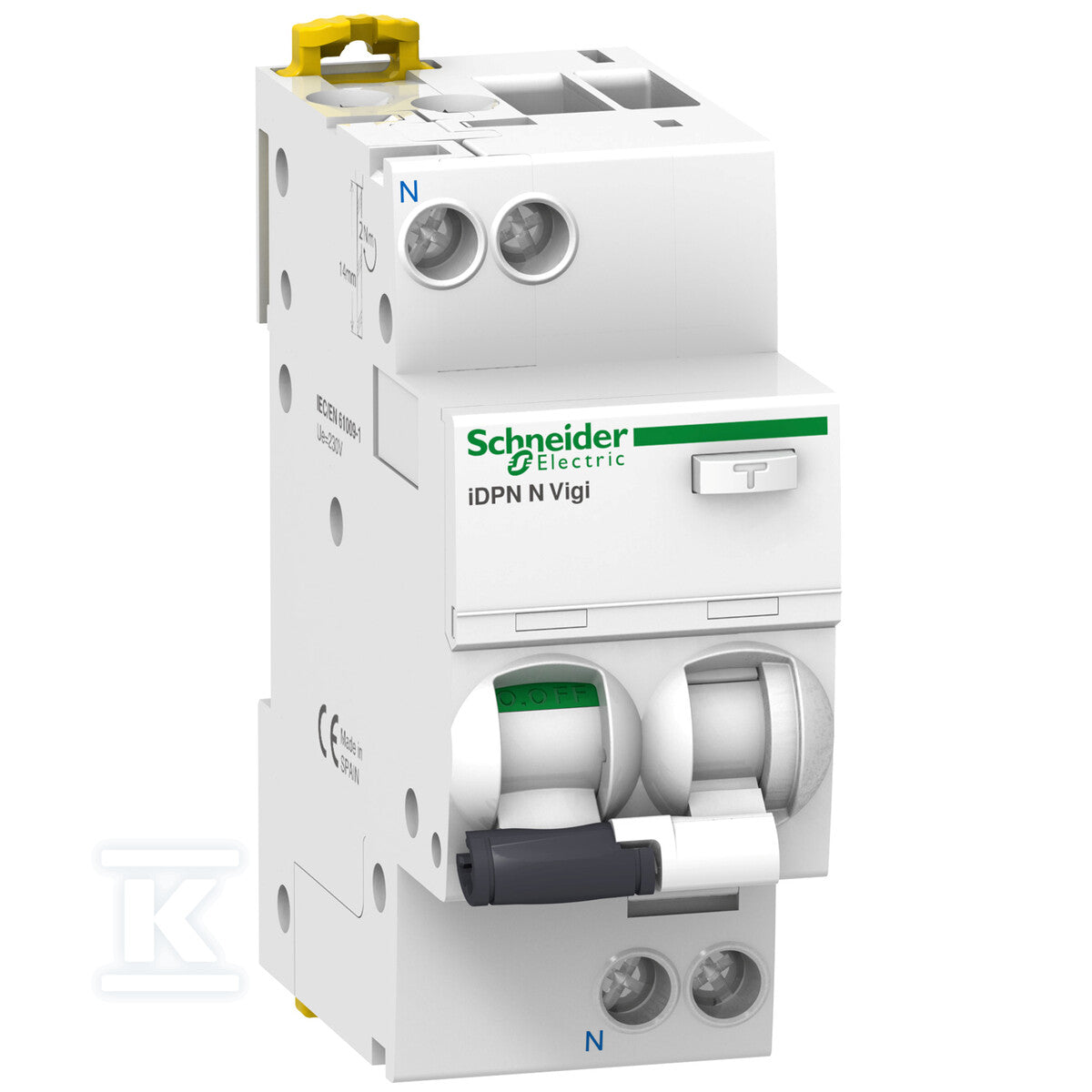

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B16-10-1N-A B 16A 1N-biegunowy 10 mA typ A

SCHNEIDER ELECTRICWyłączniki różnicowoprądowe z członem nadprądowym typ A

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B16-10-1N-A B 16A 1N-biegunowy 10 mA typ A

Name: Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B16-10-1N-A B 16A 1N-biegunowy 10 mA typ A
Brand: SCHNEIDER ELECTRIC
SKU: HEK239
Price: 633.45 PLN
Availability: OutOfStock

Cena za szt.

633,45 złbrutto 515,00 złnettoVAT 23%, cena za szt.

Na zamówienie. Termin potwierdzamy po zapytaniu, zwykle do 10 dni roboczych.

Kurier (do 2 kg): 19,99 zł. Zamówienie od 499 zł: dostawa gratis.

Wyślij zapytanie o produkt

Produkt sprowadzamy na zamówienie. Napisz do nas, a potwierdzimy cenę i termin dostawy.

Potrzebujesz większej ilości? Przy zamówieniach projektowych wycenimy całą listę materiałów. Zapytaj o ofertę Zamów z listy indeksów

Faktura VAT, NIP w koszyku 14 dni na zwrot Oryginał, gwarancja producenta

IndeksHEK239

Kod producenta A9D08616

EAN3606480471964

SeriaACTI 9

Parametry kluczowePełna specyfikacja (34)

Charakterystyka wyzwalania	B
Prąd znamionowy	16 A
Liczba biegunów	1
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1	6 kA
Napięcie znamionowe	230 V
Szerokość wyrażona liczbą modułów	2
Stopień ochrony (IP)	IP20
Częstotliwość	50 Hz

Do pobrania

Co oznacza B16?

Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.

BCharakterystyka wyzwalaniaczłon zwarciowy: 3 do 5 razy prąd znamionowy

Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.

16APrąd znamionowyIn

Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².

1PLiczba biegunówtory rozłączane

Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.

Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.

Zamienniki innych marek

Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.

Produkt	Marka	Indeks	Icn	Moduły	Dostępność	Cena	Przejdź
Wyłącznik kombinowany 6kA typ AC HNB-B16/1N/003	EATON	CIG759	brak danych	2	1510 szt.	432,22 złbrutto 351,40 złnetto	Zobacz
Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym KZS-2M AC B16/0.03	ETI	HDT179	brak danych	2	253 szt.	278,32 złbrutto 226,28 złnetto	Zobacz
Wyłącznik różnicowoprądowy z członem nadprądowym B/6KA, 16A, 30mA, 2 biegunowy, typ AC	HAGER	HDD745	brak danych	2	85 szt.	420,66 złbrutto 342,00 złnetto	Zobacz
Wyłącznik różnicowo-nadprądowy P312 2P B 16A 30MA TYP AC DX3	LEGRAND	HEC672	brak danych	2	126 szt.	393,60 złbrutto 320,00 złnetto	Zobacz

Przyda się do tego

Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.

SCHNEIDER ELECTRIC Szyna sztyftowa A9XPH157 100A 1-biegunowa 57 modułów 30 szt.

151,41 złbrutto 123,10 złnetto

SCHNEIDER ELECTRIC Szyna łączeniowa sztyftowa do górnych zacisków Easy9 Pro EZ9XPH157 1P 57 mod 20 szt.

184,99 złbrutto 150,40 złnetto

SCHNEIDER ELECTRIC Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C) 72 szt.

1.446,48 złbrutto 1.176,00 złnetto

SCHNEIDER ELECTRIC Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC 62 szt.

112,64 złbrutto 91,58 złnetto

Specyfikacja techniczna

34 parametrów z karty producenta

Charakterystyka wyzwalania	B
Częstotliwość	50 Hz
Czułość	A
Do instalacji podtynkowych	nie
Głębokość wbudowania	44 mm
Jednocześnie rozłączany biegun N	tak
Kategoria przepięcia	3
Klasa ograniczenia energii	3
Liczba biegunów	1
Liczba biegunów (całkowita)	2
Liczba biegunów chronionych	1
Montaż podtynkowy	nie
Napięcie znamionowe	230 V
Napięcie znamionowe izolacji Ui	400 V
Ochrona przed niepożądanym wyzwoleniem	nie
Odporność na udar prądowy	0.25 kA
Prąd znamionowy	16 A

Przekrój przyłączanego przewodu jednodrutowego	1 ... 16 mm2
Przekrój przyłączanego przewodu wielożyłowego	1 ... 10 mm2
Rodzaj charakterystyki wyłączania	Bezzwłoczny
Rodzaj napięcia	AC
Stopień ochrony (IP)	IP20
Stopień zanieczyszczenia	3
Straty mocy	10 W
Szerokość wyrażona liczbą modułów	2
Temperatura otoczenia w warunkach pracy	-25 ... 60 °C
Z blokadą	tak
Znamionowa zdolność łączeniowa zgodnie z EN 60898	6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009	6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2	6 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1	6 kA
Znamionowe napięcie udarowe wytrzymywane Uimp	4 kV
Znamionowy prąd różnicowy	0.01 A
dł/szer/wys/waga	0,1 m / 0,08 m / 0,04 m / 0,215 kg

Opis

Wyłącznik różnicowoprądowy z członem nadprądowym iDPNNVigi-B16-10-1N-A B 16A 1N-biegunowy 10 mA typ A o numerze katalogowym A9D08616 w kategorii Wyłączniki różnicowoprądowe z członem nadprądowym typ A, Wyłączniki różnicowoprądowe nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK RÓŻNICOWY o wymiarach 0.19 x 0.08 x 0.04 m. Waga produktu wynosi 0.23 kg.
