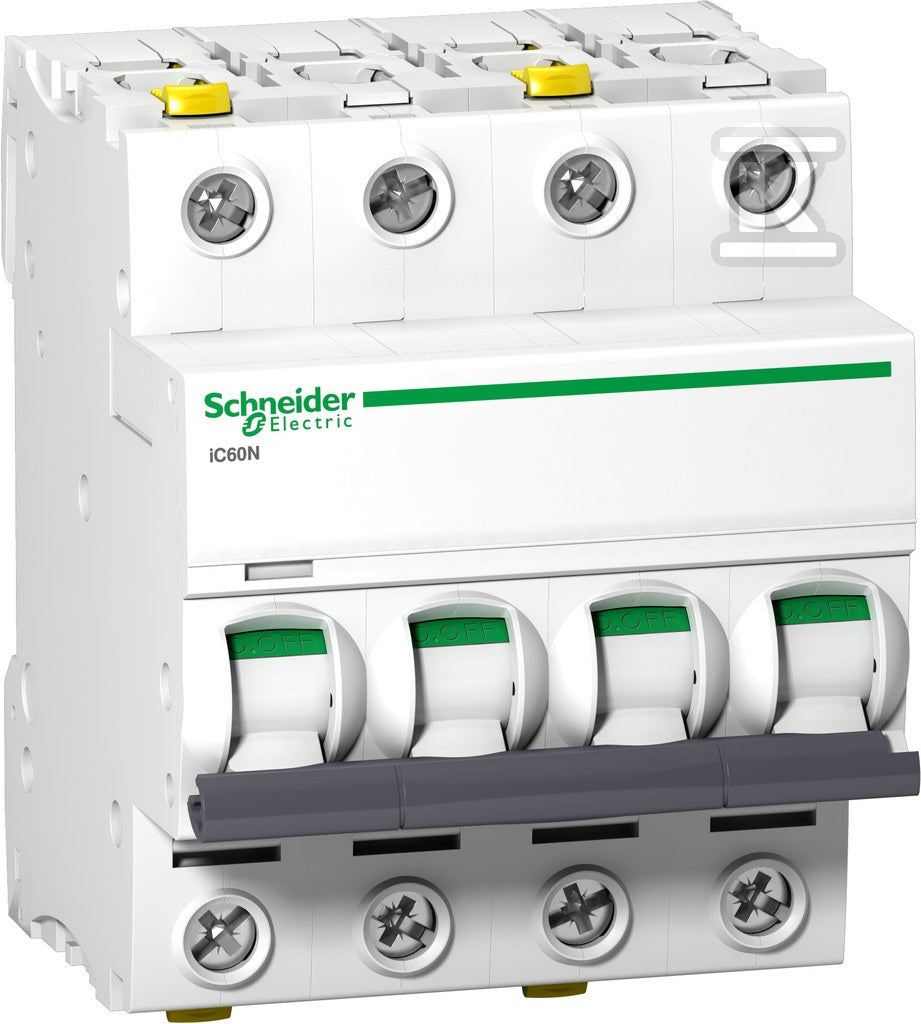

Wyłącznik nadprądowy iC60N-B63-4 B 63A 4-biegunowy
Wyłącznik nadprądowy iC60N-B63-4 B 63A 4-biegunowy
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 63 A |
| Liczba biegunów | 4 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B63 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 25kA, In=63A, charakterystyka B. 4-biegunowy. AZ-4-B63 |
EATON | DIJ999 | 25 kA | 6 | 12 szt. |
2.432,94 złbrutto
1.978,00 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 314 4P B 63A 10000A TX3 |
LEGRAND | HEC580 | 6 kA | brak danych | na zamówienie |
622,53 złbrutto
506,12 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 4P 63A charakterystyka B BKJ63Nd 4P B63 |
LS ELECTRIC | DJR611 | 6 kA | brak danych | na zamówienie |
165,50 złbrutto
134,55 złnetto
|
Zobacz |
Specyfikacja techniczna
35 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 4 |
| Liczba biegunów (całkowita) | 4 |
| Liczba biegunów chronionych | 4 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 63 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC/DC |
| Stopień ochrony (IP) | IP20 |
|---|---|
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 5.6 W |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -35 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 20 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,09 m / 0,075 m / 0,07 m / 0,508 kg |
| Wskaźniki VisiTrip i VisiSafe informują o stanie wyłącznika bez konieczności rozbierania rozdzielnicy | VisiTrip - biało-czerwony mechanizm optyczny sygnalizuje wyzwolenie spowodowane zakłóceniem (przeciążenie lub zwarcie). Czerwone okienko widoczne od przodu jednoznacznie identyfikuje uszkodzony obwód. |
| Zdolności wyłącznicze różnią się w zależności od normy | Norma Przy 230 V Przy 400 V |
Opis
