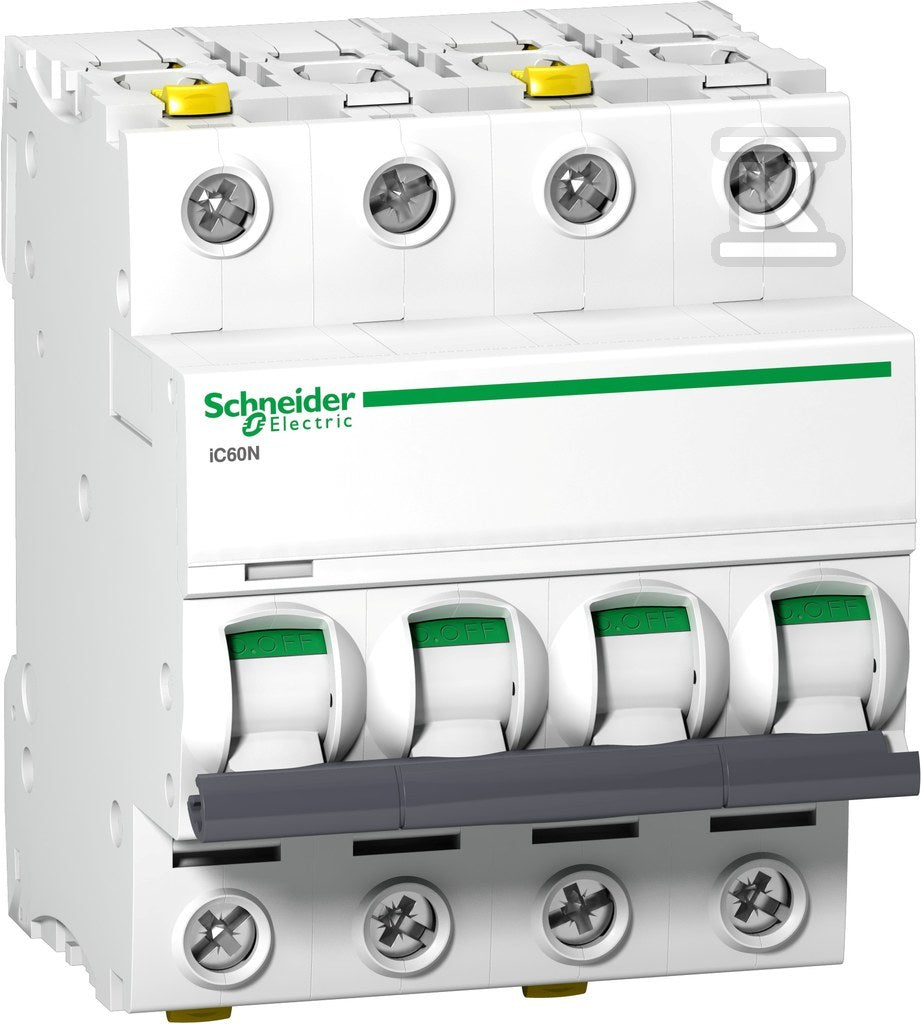

Wyłącznik nadprądowy iC60N-D16-4 D 16A 4-biegunowy
Wyłącznik nadprądowy iC60N-D16-4 D 16A 4-biegunowy
| Charakterystyka wyzwalania | D |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów | 4 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza D16 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast dopiero przy prądzie 10 do 20 razy większym od znamionowego. Do urządzeń o bardzo dużym prądzie rozruchowym: duże silniki, spawarki, transformatory o dużej mocy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Cztery tory: trzy fazy i przewód neutralny. Zabezpieczenie główne lub obwody trójfazowe z odbiornikami jednofazowymi na poszczególnych fazach.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadmiarowo-prądowy, 4P, charakterystyka D, 16A, 6kA, AC | S204-D16 |
ABB | DCT114 | 6 kA | brak danych | na zamówienie |
300,14 złbrutto
244,02 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 304 4P D 16 A 6000 A serii TX3 |
LEGRAND | CSM242 | 10 kA | 4 | na zamówienie |
393,62 złbrutto
320,02 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 4P 16A charakterystyka D BKJ63Nd 4P D16 |
LS ELECTRIC | DJR581 | 6 kA | brak danych | na zamówienie |
125,37 złbrutto
101,93 złnetto
|
Zobacz |
Specyfikacja techniczna
33 parametrów z karty producenta| Charakterystyka wyzwalania | D |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 4 |
| Liczba biegunów (całkowita) | 4 |
| Liczba biegunów chronionych | 4 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 16 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
| Rodzaj napięcia | AC/DC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 2.4 W |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -35 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 20 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,087 m / 0,075 m / 0,07 m / 0,449 kg |
Opis
Wyłącznik nadprądowy iC60N-D16-4 D 16A 4-biegunowy o numerze katalogowym A9F05416 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.09 x 0.07 m. Waga produktu wynosi 0.5 kg.
