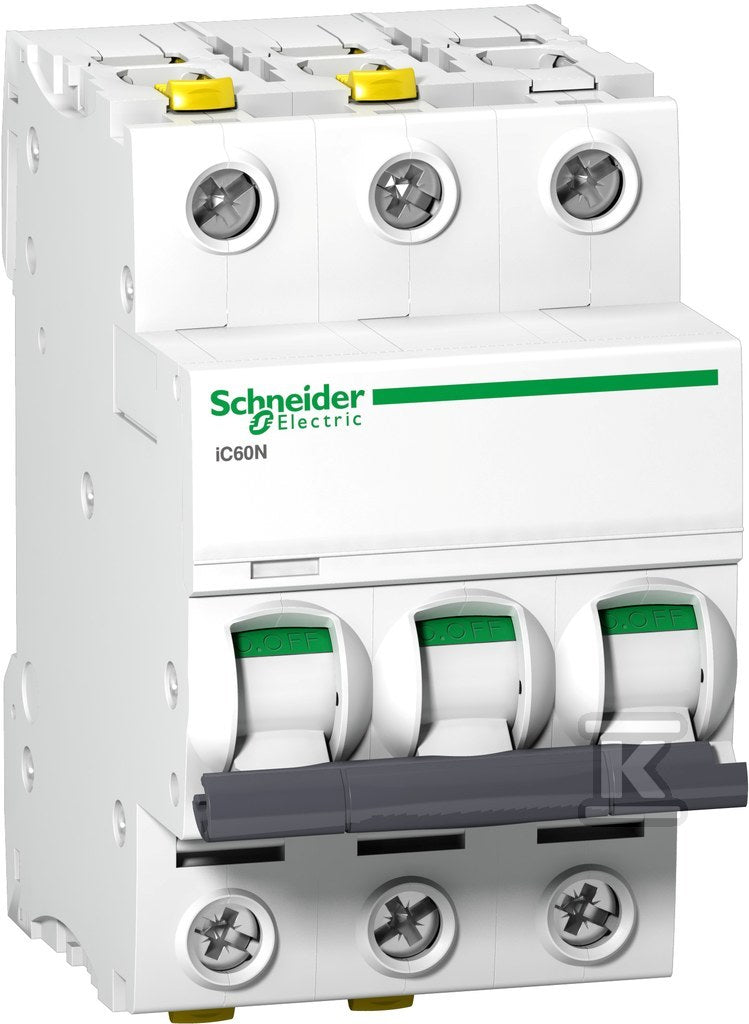

Wyłącznik nadprądowy iC60N-D10-3 D 10A 3-biegunowy
Wyłącznik nadprądowy iC60N-D10-3 D 10A 3-biegunowy
| Charakterystyka wyzwalania | D |
|---|---|
| Prąd znamionowy | 10 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza D10 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast dopiero przy prądzie 10 do 20 razy większym od znamionowego. Do urządzeń o bardzo dużym prądzie rozruchowym: duże silniki, spawarki, transformatory o dużej mocy.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy S 303 3P D 10A 6000A TX3 |
LEGRAND | HEC544 | 10 kA | 3 | 2 szt. |
287,14 złbrutto
233,45 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka D, 10A, 10kA, AC | S203M-D10 |
ABB | CMG146 | 10 kA | 3 | na zamówienie |
578,59 złbrutto
470,40 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA PL6-D10/3 |
EATON | CIG670 | 6 kA | 3 | na zamówienie |
319,92 złbrutto
260,10 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 10 3P D10 |
ETI | CQC366 | 10 kA | 3 | na zamówienie |
188,60 złbrutto
153,33 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P D 10A |
HAGER | AEG642 | 10 kA | 3 | na zamówienie |
575,03 złbrutto
467,50 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 3P 10A charakterystyka D BKJ63Nd 3P D10 |
LS ELECTRIC | DJR455 | 6 kA | brak danych | na zamówienie |
93,62 złbrutto
76,11 złnetto
|
Zobacz |
Przyda się do tego
Akcesoria tej samej marki do montażu w rozdzielnicy: szyny łączeniowe, ochrona przeciwprzepięciowa i sygnalizacja.
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH312 63A 3-biegunowa 12 modułów
SCHNEIDER ELECTRIC
Szyna widełkowa R9XFH357 63A 3-biegunowa 57 modułów
SCHNEIDER ELECTRIC
Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C)
SCHNEIDER ELECTRIC
Lampka pojedyncza iIL-1-G-230 zielona 110...230 V AC, 110...130 V DC
Specyfikacja techniczna
33 parametrów z karty producenta| Charakterystyka wyzwalania | D |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 10 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
| Rodzaj napięcia | AC/DC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 2.3 W |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -35 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 20 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,09 m / 0,075 m / 0,055 m / 0,334 kg |
Opis
Wyłącznik nadprądowy iC60N-D10-3 D 10A 3-biegunowy o numerze katalogowym A9F05310 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.09 x 0.05 m. Waga produktu wynosi 0.38 kg.
