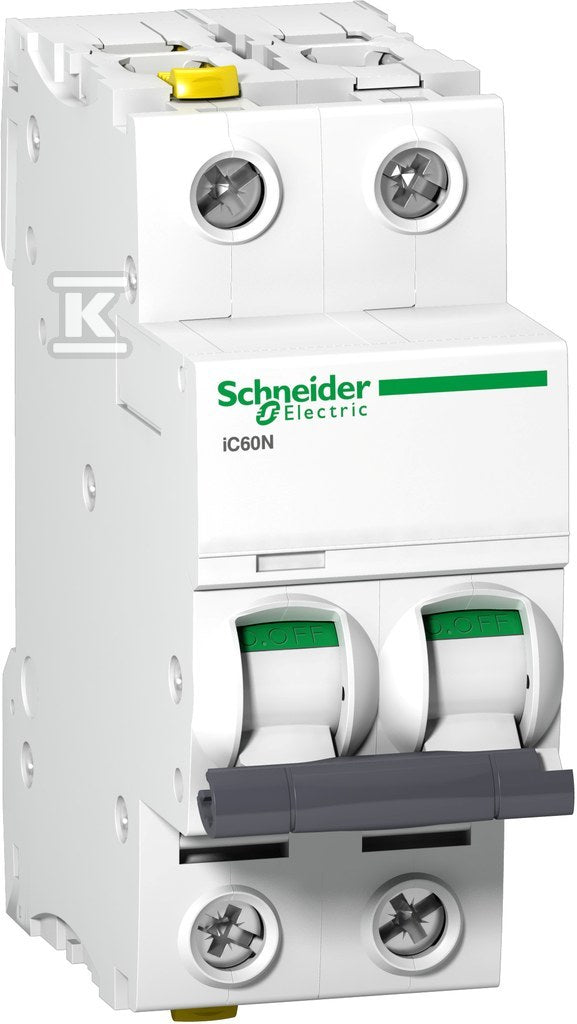

Wyłącznik nadprądowy iC60N-B20-2 B 20A 2-biegunowy
Wyłącznik nadprądowy iC60N-B20-2 B 20A 2-biegunowy
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 20 A |
| Liczba biegunów | 2 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 2 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B20 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Dwa tory: wyłącznik przerywa fazę i przewód neutralny (1P+N lub 2P). Pełne odłączenie obwodu jednofazowego, wymagane między innymi w niektórych instalacjach z zasilaniem z sieci TT.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA HN-B20/2 |
EATON | CIG550 | 6 kA | 2 | 10 szt. |
200,00 złbrutto
162,60 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 302 2P B 20A 6000A TX3 |
LEGRAND | HEC447 | 10 kA | 2 | 3 szt. |
176,06 złbrutto
143,14 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 2P, charakterystyka B, 20A, 10kA, AC/DC | S202M-B20UC |
ABB | DCT401 | 10 kA | 2 | na zamówienie |
511,73 złbrutto
416,04 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 10 2P B20 |
ETI | CQC214 | 10 kA | 2 | na zamówienie |
123,26 złbrutto
100,21 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKN 2P 20A charakterystyka B BKN 2P B20A |
LS ELECTRIC | DJR634 | 6 kA | brak danych | na zamówienie |
56,84 złbrutto
46,21 złnetto
|
Zobacz |
Specyfikacja techniczna
33 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 2 |
| Liczba biegunów (całkowita) | 2 |
| Liczba biegunów chronionych | 2 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 20 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
| Rodzaj napięcia | AC/DC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 2.4 W |
| Szerokość wyrażona liczbą modułów | 2 |
| Temperatura otoczenia w warunkach pracy | -35 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 20 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 10 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,09 m / 0,075 m / 0,035 m / 0,236 kg |
Opis
Wyłącznik nadprądowy iC60N-B20-2 B 20A 2-biegunowy o numerze katalogowym A9F03220 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.09 x 0.04 m. Waga produktu wynosi 0.25 kg.
