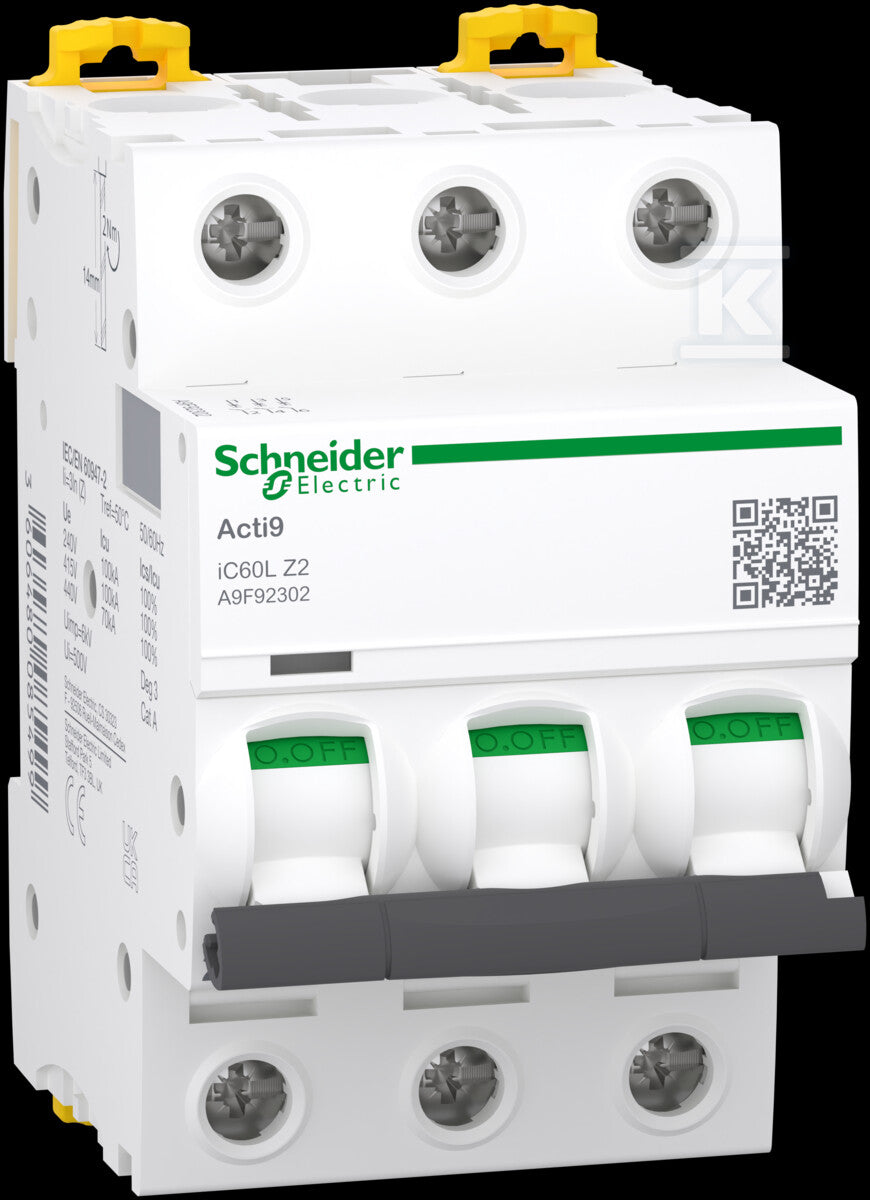

Wyłącznik nadprądowy iC60L-Z2-3 Z 2A 3-biegunowy
Wyłącznik nadprądowy iC60L-Z2-3 Z 2A 3-biegunowy
| Charakterystyka wyzwalania | Z |
|---|---|
| Prąd znamionowy | 2 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 15 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza Z2 15 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Bardzo czuła charakterystyka do obwodów z elementami półprzewodnikowymi i elektroniką pomiarową: człon zwarciowy zadziała już przy 2 do 3 razy prądzie znamionowym.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy serii 10kA 3-biegunowy FAZ-Z2/3 |
EATON | HCZ992 | 15 kA | 3 | 49 szt. |
858,17 złbrutto
697,70 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka Z, 2A, 25kA, AC | S303P-Z2 |
ABB | DCU163 | 25 kA | brak danych | na zamówienie |
1.322,52 złbrutto
1.075,22 złnetto
|
Zobacz |
Specyfikacja techniczna
34 parametrów z karty producenta| Charakterystyka wyzwalania | Z |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 2 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
| Rodzaj napięcia | AC/DC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 1.9 W |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -35 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 0 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 100 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 100 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 100 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,095 m / 0,075 m / 0,055 m / 0,337 kg |
| Wyłącznik ten nie ogranicza się tylko do typowych zastosowań domowych. Jego parametry pozwalają na instalację w środowiskach przemysłowych oraz komercyjnych, gdzie występują specyficzne warunki pracy | Charakterystyka wyzwalania typu Z sprawia, że urządzenie idealnie sprawdza się w ochronie układów sterowania, czujników oraz transformatorów sterujących. W tych aplikacjach prądy rozruchowe są niskie, ale krytyczne dla stabilności systemu – zbyt wolna reakcja zwykłego wyłącznika mogłaby doprowadzić do uszkodzenia delikatnej elektroniki. Z kolei wysoka zdolność zwarciowa wynosząca aż 100 kA przy napięciu 230 V i 400 V zapewnia bezpieczeństwo nawet w głównych rozdzielnicach przemysłowych o dużej mocy zwarciowej sieci, gdzie awaria mogłaby mieć katastrofalne skutki. |
Opis
Wyłącznik nadprądowy iC60L-Z2-3 Z 2A 3-biegunowy o numerze katalogowym A9F92302 w kategorii Wyłączniki nadprądowe 15kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.1 x 0.06 m. Waga produktu wynosi 0.33 kg.
