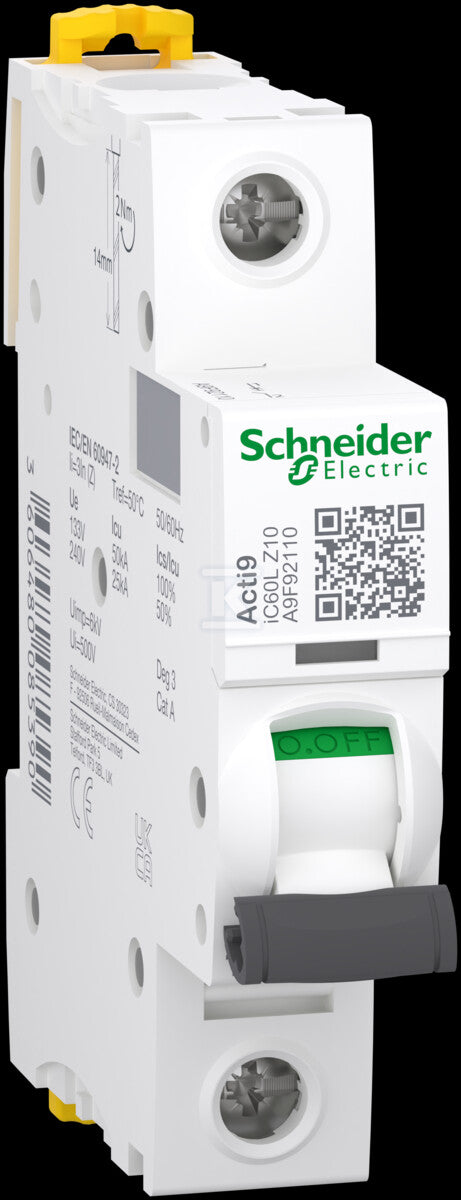

Wyłącznik nadprądowy iC60L-Z10-1 Z 10A 1-biegunowy
Wyłącznik nadprądowy iC60L-Z10-1 Z 10A 1-biegunowy
| Charakterystyka wyzwalania | Z |
|---|---|
| Prąd znamionowy | 10 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 15 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza Z10 15 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Bardzo czuła charakterystyka do obwodów z elementami półprzewodnikowymi i elektroniką pomiarową: człon zwarciowy zadziała już przy 2 do 3 razy prądzie znamionowym.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. Wartości 15 kA i wyższe są przeznaczone do rozdzielnic przemysłowych i głównych, gdzie spodziewany prąd zwarciowy jest duży.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy serii 10kA 1-biegunowy FAZ-Z10/1 |
EATON | HDA002 | 15 kA | 1 | 36 szt. |
142,07 złbrutto
115,50 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka Z, 10A, 6kA, AC | S201-Z10 |
ABB | ACU036 | 6 kA | 1 | na zamówienie |
107,69 złbrutto
87,55 złnetto
|
Zobacz |
Specyfikacja techniczna
33 parametrów z karty producenta| Charakterystyka wyzwalania | Z |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 10 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
| Rodzaj napięcia | AC/DC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 2.3 W |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -35 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 0 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 25 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 25 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,093 m / 0,073 m / 0,02 m / 0,108 kg |
| Montaż i obsługa tego wyłącznika zostały ułatwione dzięki kilku kluczowym rozwiązaniom konstrukcyjnym | Podwójne zaciski umożliwiają przyłączenie przewodów zarówno od góry, jak i od dołu, co zwiększa elastyczność podczas układania okablowania w rozdzielnicach. |
| Wizualna sygnalizacja stanu pracy to nie tylko wygodny dodatek, ale element bezpieczeństwa | Wskaźnik Visi-Trip (biało-czerwony) informuje o wyzwoleniu elektrycznym (przeciążenie lub zwarcie). |
Opis
Wyłącznik nadprądowy iC60L-Z10-1 Z 10A 1-biegunowy o numerze katalogowym A9F92110 w kategorii Wyłączniki nadprądowe 15kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.09 x 0.02 m. Waga produktu wynosi 0.13 kg.
