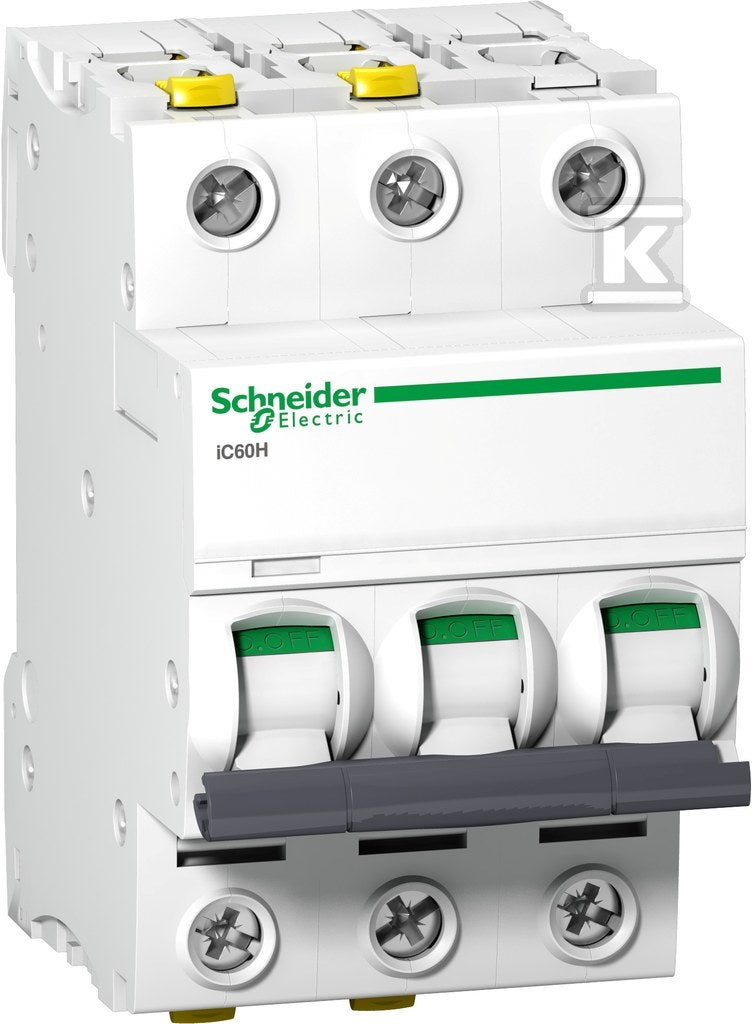

Wyłącznik nadprądowy iC60H-B40-3 B 40A 3-biegunowy
Wyłącznik nadprądowy iC60H-B40-3 B 40A 3-biegunowy
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 40 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B40 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA HN-B40/3 |
EATON | CIG554 | 6 kA | 3 | 118 szt. |
354,36 złbrutto
288,10 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 10 3p B40 |
ETI | HDT084 | 10 kA | 3 | 32 szt. |
216,22 złbrutto
175,79 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 303 3P B 40A 6000A TX3 |
LEGRAND | HEC460 | 10 kA | 3 | 21 szt. |
246,37 złbrutto
200,30 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 3-biegunowy, 40A |
HAGER | ADD577 | 6 kA | 3 | 13 szt. |
310,70 złbrutto
252,60 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka B, 40A, 6kA, AC | S203-B40 |
ABB | ACT901 | 6 kA | 3 | na zamówienie |
223,02 złbrutto
181,32 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 3P 40A charakterystyka B BKJ63Nd 3P B40 |
LS ELECTRIC | DJR576 | 6 kA | brak danych | na zamówienie |
98,62 złbrutto
80,18 złnetto
|
Zobacz |
Specyfikacja techniczna
33 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 40 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 35 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC/DC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 3.6 W |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -35 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 30 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 15 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,09 m / 0,075 m / 0,055 m / 0,371 kg |
Opis
