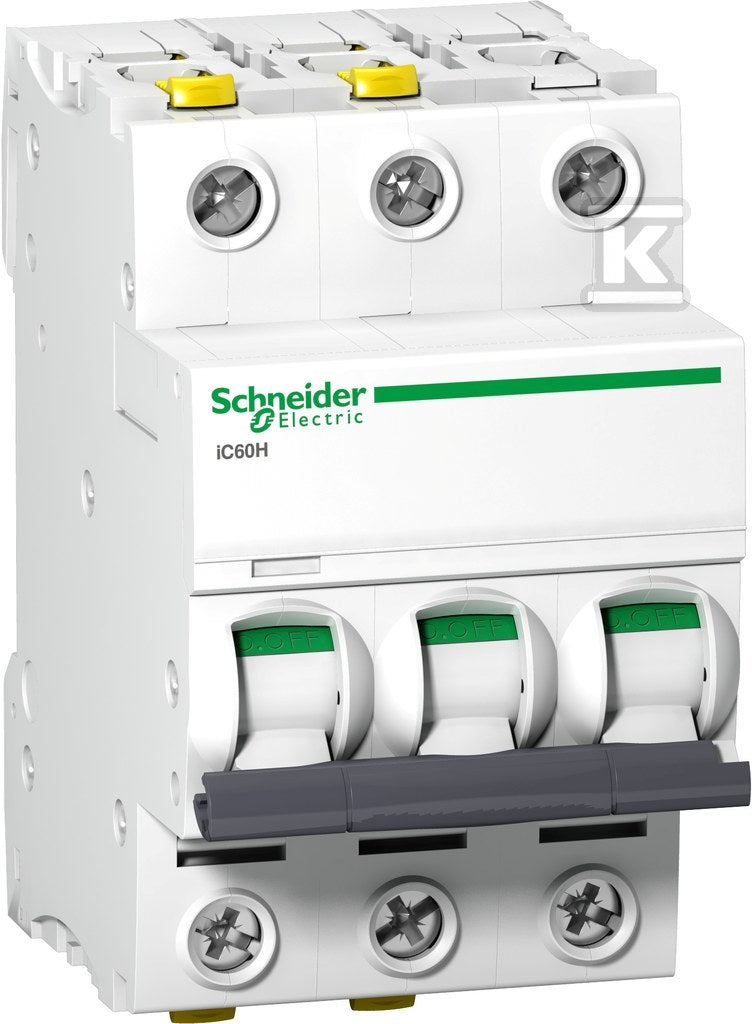

Wyłącznik nadprądowy iC60H-C16-3 C 16A 3-biegunowy
Wyłącznik nadprądowy iC60H-C16-3 C 16A 3-biegunowy
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza C16 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 3P C 16A |
PROF | DLZ929 | 6 kA | brak danych | 1197 szt. |
95,90 złbrutto
77,97 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA HN-C16/3 |
EATON | CIG584 | 6 kA | 3 | 1634 szt. |
185,36 złbrutto
150,70 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 3p C16 |
ETI | HDT122 | 6 kA | 3 | 302 szt. |
119,09 złbrutto
96,82 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 303 3P C 16A 6000A TX3 |
LEGRAND | HEC510 | 10 kA | 3 | 155 szt. |
169,28 złbrutto
137,63 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka C, 3-biegunowy, 16A |
HAGER | ADD627 | 6 kA | 3 | 18 szt. |
183,27 złbrutto
149,00 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka C, 16A, 10kA, AC | SU203M-C16 |
ABB | DCT669 | 10 kA | brak danych | na zamówienie |
1.594,55 złbrutto
1.296,38 złnetto
|
Zobacz |
Specyfikacja techniczna
34 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 16 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
| Rodzaj napięcia | AC/DC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 2.4 W |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -35 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 30 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 15 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,09 m / 0,08 m / 0,06 m / 0,354 kg |
| Warto zwrócić uwagę na kilka istotnych cech | Wskaźniki VisiTrip i VisiSafe: Umożliwiają szybką identyfikację wyzwolenia wyłącznika (VisiTrip – kolor czerwony) oraz potwierdzenie stanu izolacji obwodu (VisiSafe – kolor zielony), co zwiększa bezpieczeństwo podczas prac konserwacyjnych. |
Opis
Wyłącznik nadprądowy iC60H-C16-3 C 16A 3-biegunowy o numerze katalogowym A9F07316 w kategorii Wyłączniki nadprądowe 10kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.09 x 0.05 m. Waga produktu wynosi 0.36 kg.
