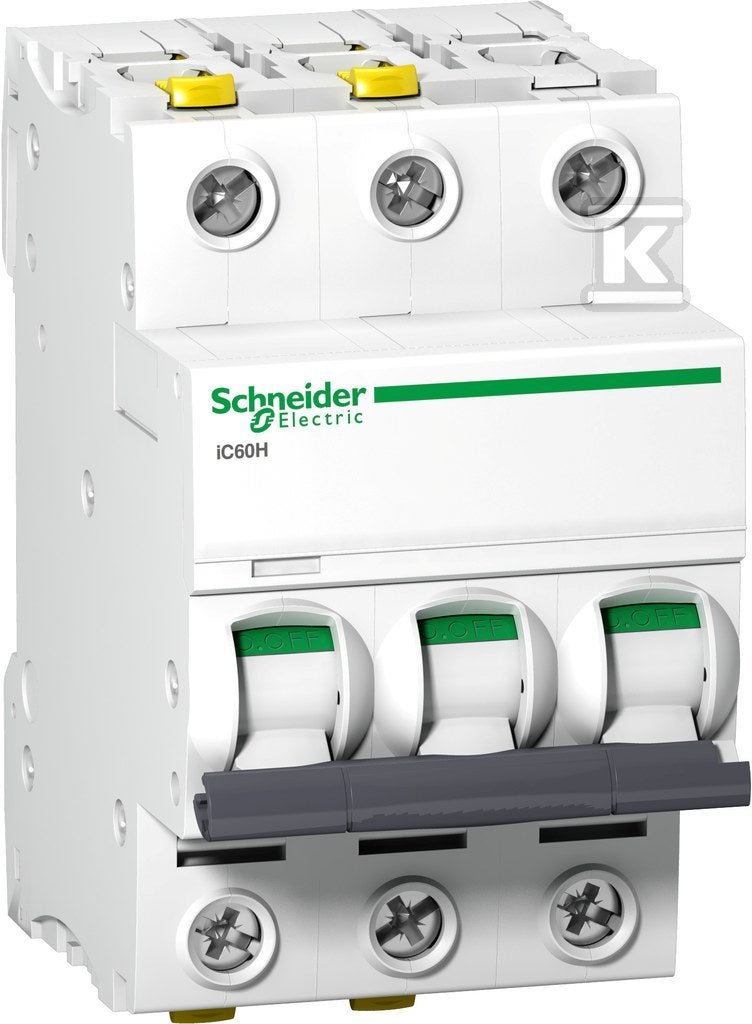

Wyłącznik nadprądowy iC60H-B10-3 B 10A 3-biegunowy
Wyłącznik nadprądowy iC60H-B10-3 B 10A 3-biegunowy
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 10 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 400 V |
| Szerokość wyrażona liczbą modułów | 3 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B10 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy ETIMAT 6 3p B10 |
ETI | CDK655 | 6 kA | 3 | 139 szt. |
120,16 złbrutto
97,69 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA HN-B10/3 |
EATON | CIG579 | 6 kA | 3 | 142 szt. |
227,80 złbrutto
185,20 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 303 3P B 10A 6000A TX3 |
LEGRAND | HEC454 | 10 kA | 3 | 66 szt. |
168,99 złbrutto
137,39 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 3-biegunowy, 10A |
HAGER | ADD572 | 6 kA | 3 | 6 szt. |
215,50 złbrutto
175,20 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka B, 10A, 6kA, AC | S203-B10 |
ABB | ACT896 | 6 kA | brak danych | na zamówienie |
157,92 złbrutto
128,39 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKN 3P 10A charakterystyka B BKN 3P B10A |
LS ELECTRIC | DJR656 | 6 kA | brak danych | na zamówienie |
73,54 złbrutto
59,79 złnetto
|
Zobacz |
Specyfikacja techniczna
34 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 400 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 10 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
| Rodzaj napięcia | AC/DC |
|---|---|
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 2.3 W |
| Szerokość wyrażona liczbą modułów | 3 |
| Temperatura otoczenia w warunkach pracy | -35 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 30 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 15 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,09 m / 0,075 m / 0,055 m / 0,347 kg |
| Kluczowe cechy produktu | Charakterystyka B: idealna do obwodów z obciążeniami rezystancyjnymi – chroni przed przeciążeniami spowodowanymi np. przez żarówki lub grzejniki. |
Opis
Wyłącznik nadprądowy iC60H-B10-3 B 10A 3-biegunowy o numerze katalogowym A9F06310 w kategorii Wyłączniki nadprądowe 10kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.09 x 0.05 m. Waga produktu wynosi 0.34 kg.
