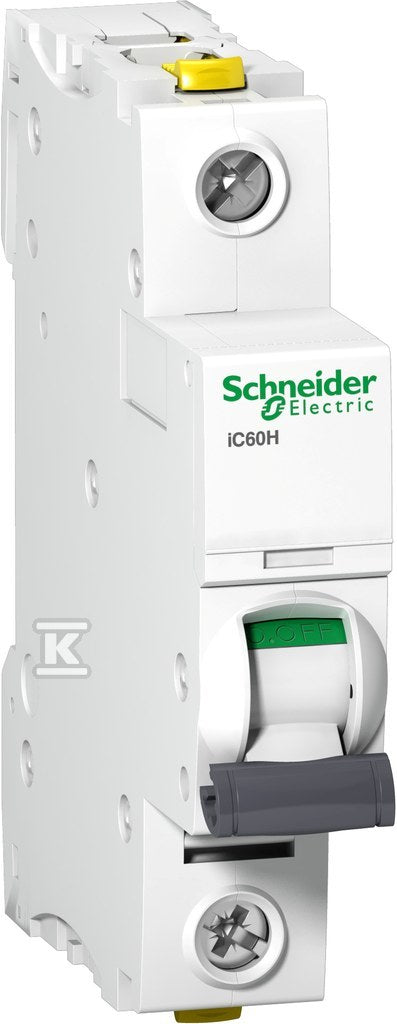

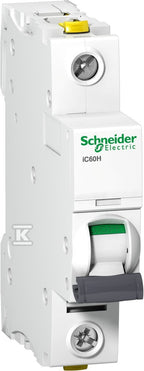

Wyłącznik nadprądowy iC60H-B20-1 B 20A 1-biegunowy
Wyłącznik nadprądowy iC60H-B20-1 B 20A 1-biegunowy
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 20 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza B20 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 20 A stosuje się w obwodach gniazd o większym obciążeniu, zwykle z przewodem 2,5 mm² lub 4 mm² (zależnie od sposobu ułożenia).
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 1P B 20A |
PROF | DLZ938 | 6 kA | brak danych | 2512 szt. |
23,59 złbrutto
19,18 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p B20 |
ETI | HDT089 | 6 kA | 1 | 258 szt. |
29,32 złbrutto
23,84 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA PL6-B20/1 |
EATON | CIG631 | 6 kA | 1 | 232 szt. |
47,59 złbrutto
38,69 złnetto
|
Zobacz |
 Wyłącznik nadprądowy RX3 1P B 20A 6000A |
LEGRAND | HEC630 | 6 kA | 1 | 225 szt. |
34,17 złbrutto
27,78 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 1-biegunowy, 20A |
HAGER | ADD556 | 6 kA | 1 | 93 szt. |
46,49 złbrutto
37,80 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka B, 20A, 10kA, AC/DC | S201M-B20UC |
ABB | DBK133 | 10 kA | 1 | na zamówienie |
223,88 złbrutto
182,02 złnetto
|
Zobacz |
Specyfikacja techniczna
31 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 20 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
|---|---|
| Rodzaj napięcia | AC/DC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 2.4 W |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -35 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 15 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,09 m / 0,075 m / 0,02 m / 0,12 kg |
Opis
Wyłącznik nadprądowy iC60H-B20-1 B 20A 1-biegunowy o numerze katalogowym A9F06120 w kategorii Wyłączniki nadprądowe 10kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę SCHNEIDER ELECTRIC, seria ACTI 9. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.08 x 0.09 x 0.02 m. Waga produktu wynosi 0.12 kg.
