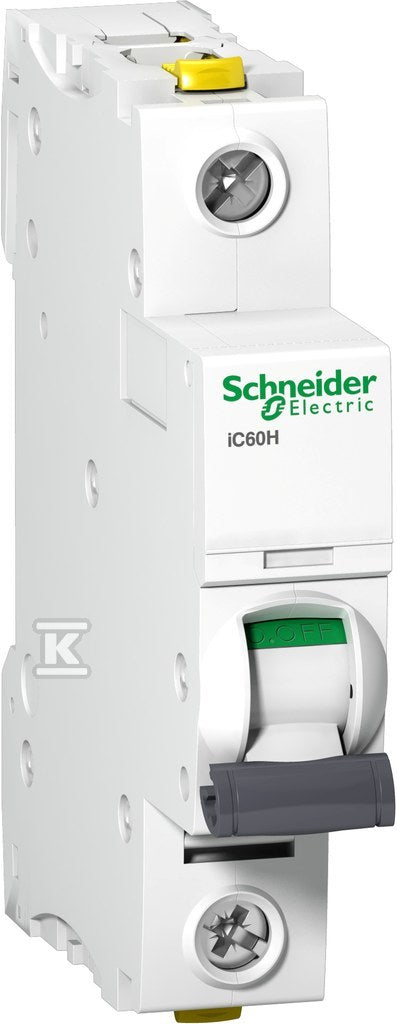

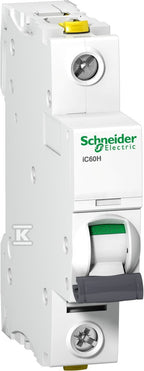

Wyłącznik nadprądowy iC60H-C16-1 C 16A 1-biegunowy
Wyłącznik nadprądowy iC60H-C16-1 C 16A 1-biegunowy
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 16 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Częstotliwość | 50 Hz |
Co oznacza C16 10 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. 16 A to najczęstsza wartość w obwodach gniazd prowadzonych przewodem 2,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 10 kA stosuje się w rozdzielnicach bliżej stacji transformatorowej, w budynkach wielorodzinnych, usługowych i przemysłowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 1P C 16A |
PROF | DLZ932 | 6 kA | brak danych | 1916 szt. |
25,57 złbrutto
20,79 złnetto
|
Zobacz |
 Wyłącznik nadprądowy 6kA HN-C16/1 |
EATON | CIG596 | 6 kA | 1 | 3807 szt. |
49,31 złbrutto
40,09 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p C16 |
ETI | HDT119 | 6 kA | 1 | 842 szt. |
31,80 złbrutto
25,85 złnetto
|
Zobacz |
 Wyłącznik nadprądowy RX3 1P C 16A 6000A |
LEGRAND | HEC636 | 6 kA | 1 | 199 szt. |
38,70 złbrutto
31,46 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka C, 1-biegunowy, 16A |
HAGER | ADD598 | 6 kA | 1 | 161 szt. |
52,89 złbrutto
43,00 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy SISSline S401M-C16 |
ABB | CMG152 | 10 kA | 1 | na zamówienie |
232,89 złbrutto
189,34 złnetto
|
Zobacz |
Specyfikacja techniczna
31 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Częstotliwość | 50 Hz |
| Do instalacji podtynkowych | nie |
| Głębokość wbudowania | 44.5 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 4 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | nie |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 500 V |
| Prąd znamionowy | 16 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 16 mm2 |
|---|---|
| Rodzaj napięcia | AC/DC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 2.4 W |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -35 ... 70 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zdolność łączeniowa zgodnie z EN 60898 | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 10 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V | 15 kA |
| Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 | 15 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| dł/szer/wys/waga | 0,092 m / 0,018 m / 0,078 m / 0,114 kg |
Opis
