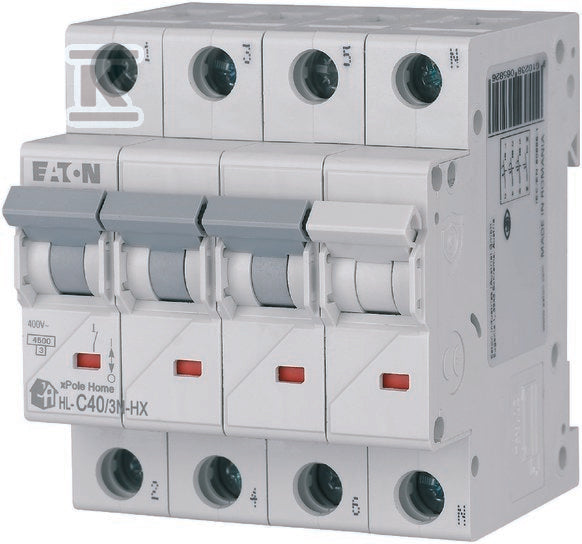

Wyłącznik nadprądowy 6kA HN-C40/3N
Wyłącznik nadprądowy 6kA HN-C40/3N
| Charakterystyka wyzwalania | C |
|---|---|
| Prąd znamionowy | 40 A |
| Liczba biegunów | 3 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 4 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 44 mm |
Co oznacza C40 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 5 do 10 razy większym od znamionowego. Stosowana tam, gdzie odbiorniki mają podwyższony prąd rozruchu: silniki, transformatory, większe grupy opraw LED, zasilacze.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości od 40 A wzwyż stosuje się jako zabezpieczenia główne, w rozdzielnicach budynków i w przemyśle, z przewodem 10 mm² i większym.
Trzy tory: zabezpieczenie obwodu trójfazowego (L1, L2, L3) bez przewodu neutralnego, na przykład silnika lub płyty indukcyjnej 3-fazowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy ETIMAT 6 3p C40 |
ETI | CDK765 | 6 kA | 3 | 92 szt. |
192,00 złbrutto
156,10 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 303 3P C 40A 6000A TX3 |
LEGRAND | HEC514 | 10 kA | 3 | 57 szt. |
257,07 złbrutto
209,00 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-C40-3 C 40A 3-biegunowy |
SCHNEIDER ELECTRIC | DSY566 | 6 kA | brak danych | 46 szt. |
208,85 złbrutto
169,80 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Icn=6000A 3P C 40A QuickConnect |
HAGER | ADH714 | 6 kA | 3 | 11 szt. |
318,94 złbrutto
259,30 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 3P, charakterystyka C, 40A, 10kA, AC | SU203M-C40 |
ABB | DCT690 | 10 kA | brak danych | na zamówienie |
2.072,81 złbrutto
1.685,21 złnetto
|
Zobacz |
 Wyłącznik nadmiarowoprądowy, 6kA serii BKJ63Nd 3P 40A charakterystyka C BKJ63Nd 3P C40 |
LS ELECTRIC | DJR575 | 6 kA | brak danych | na zamówienie |
108,67 złbrutto
88,35 złnetto
|
Zobacz |
Specyfikacja techniczna
28 parametrów z karty producenta| Charakterystyka wyzwalania | C |
|---|---|
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | tak |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 3 |
| Liczba biegunów (całkowita) | 4 |
| Liczba biegunów chronionych | 3 |
| Montaż podtynkowy | tak |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 40 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
|---|---|
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 11.5 W |
| Szerokość wyrażona liczbą modułów | 4 |
| Temperatura otoczenia w warunkach pracy | -25 ... 75 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,0755 m / 0,08 m / 0,07 m / 0,471 kg |
Opis
Wyłącznik nadprądowy 6kA HN-C40/3N o numerze katalogowym 194915 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria HN. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.07 x 0.08 x 0.08 m. Waga produktu wynosi 0.47 kg.
