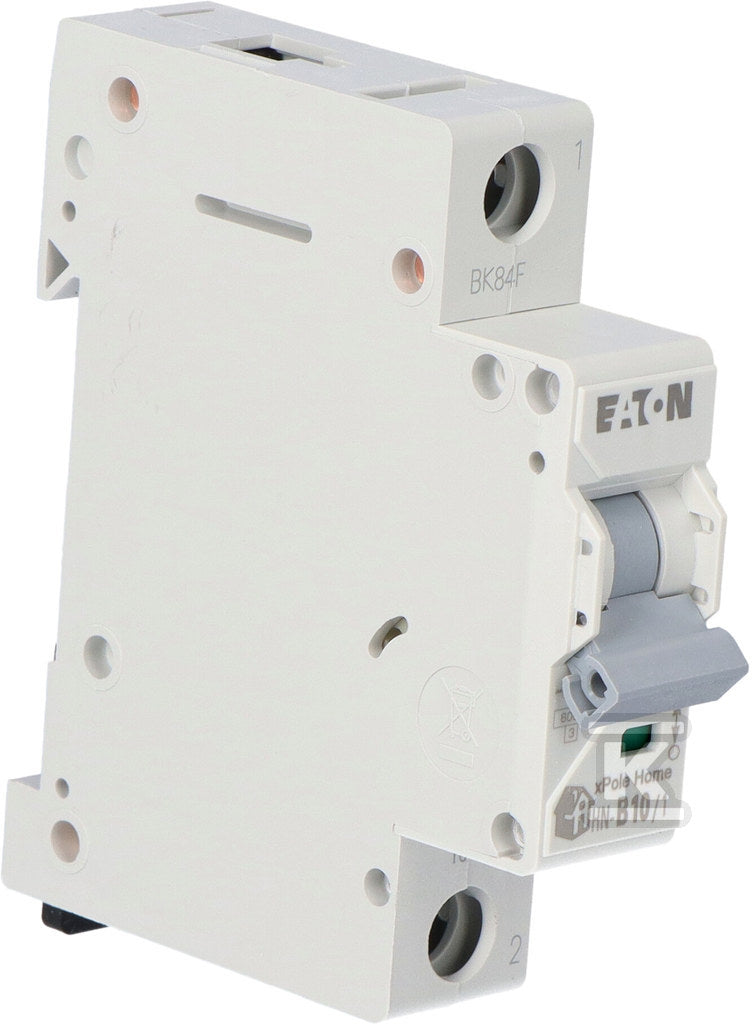

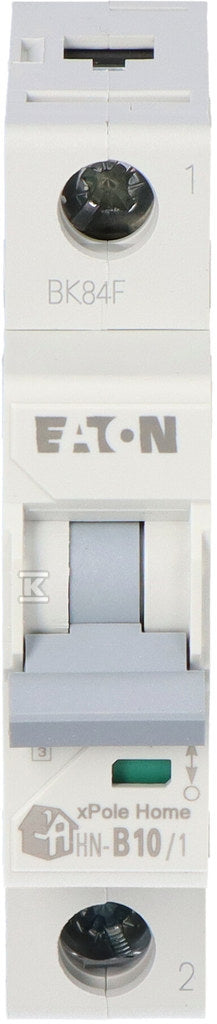

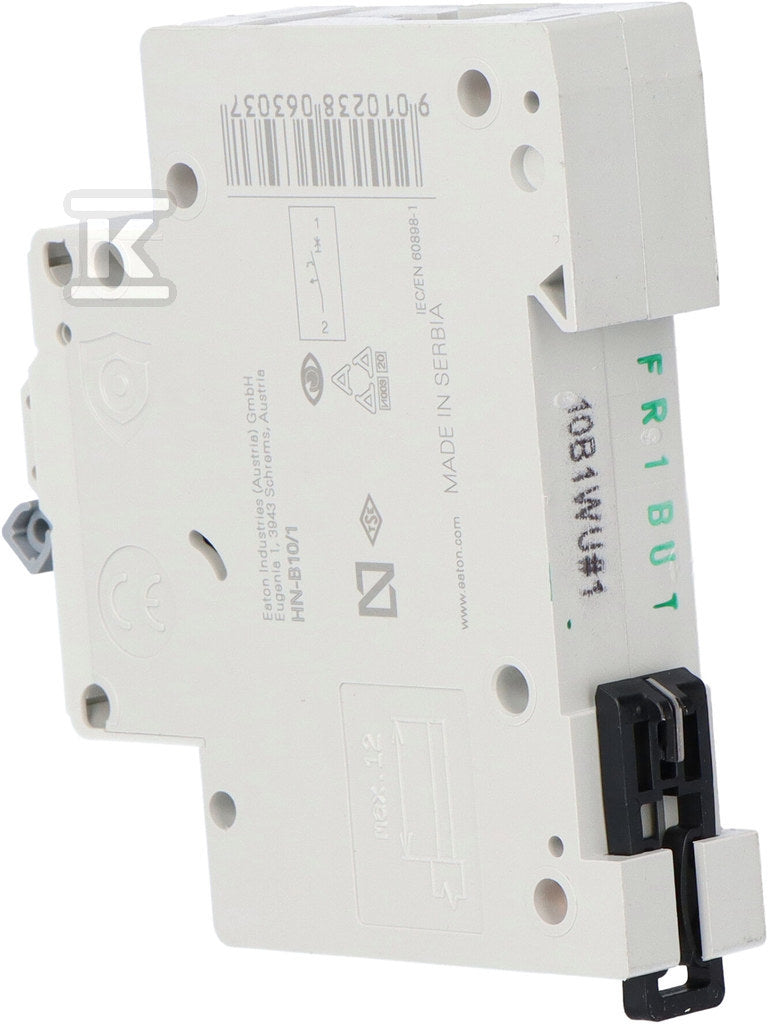

Wyłącznik nadprądowy 6kA HN-B10/1
Wyłącznik nadprądowy 6kA HN-B10/1
| Charakterystyka wyzwalania | B |
|---|---|
| Prąd znamionowy | 10 A |
| Liczba biegunów | 1 |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Napięcie znamionowe | 230 V |
| Szerokość wyrażona liczbą modułów | 1 |
| Stopień ochrony (IP) | IP20 |
| Głębokość wbudowania | 44 mm |
Co oznacza B10 6 kA?
Oznaczenie wyłącznika nadprądowego czyta się jako: charakterystyka, prąd znamionowy i zdolność zwarciowa. Dobór do konkretnego obwodu potwierdza projektant lub elektryk z uprawnieniami.
Wyzwalacz zwarciowy zadziała natychmiast przy prądzie 3 do 5 razy większym od znamionowego. Typowy wybór do obwodów gniazd i oświetlenia w domach i mieszkaniach, gdzie odbiorniki nie mają dużego prądu rozruchowego.
Prąd, który wyłącznik przewodzi trwale bez zadziałania. Wartości 6 i 10 A stosuje się zwykle w obwodach oświetlenia prowadzonych przewodem 1,5 mm².
Jeden tor: wyłącznik przerywa tylko przewód fazowy. Standard w obwodach jednofazowych rozdzielnicy mieszkaniowej.
Największy prąd zwarcia, jaki wyłącznik bezpiecznie wyłączy. 6 kA to standard w instalacjach mieszkaniowych i małych usługowych.
Więcej: Charakterystyka B, C czy D? Jak dobrać wyłącznik nadprądowy oraz Przekrój przewodu a zabezpieczenie obwodu.
Zamienniki innych marek
Ta sama charakterystyka, prąd znamionowy i liczba biegunów. Przed wymianą porównaj zdolność zwarciową (Icn) i szerokość w modułach; w rozdzielnicy z aparatami jednego producenta sprawdź też zgodność szyn łączeniowych.
| Produkt | Marka | Indeks | Icn | Moduły | Dostępność | Cena | Przejdź |
|---|---|---|---|---|---|---|---|
 Wyłącznik nadprądowy 6kA [PROF] EKM1-63 1P B 10A |
PROF | DLZ940 | 6 kA | brak danych | 14133 szt. |
19,46 złbrutto
15,82 złnetto
|
Zobacz |
 Wyłącznik nadprądowy Easy9 Pro EZ9F-B10-1 B 10A 1-biegunowy |
SCHNEIDER ELECTRIC | DLS707 | 6 kA | brak danych | 4647 szt. |
27,38 złbrutto
22,26 złnetto
|
Zobacz |
 Wyłącznik nadprądowy ETIMAT 6 1p B10 |
ETI | HDT087 | 6 kA | 1 | 1222 szt. |
24,18 złbrutto
19,66 złnetto
|
Zobacz |
 Wyłącznik nadprądowy S 301 1P B 10A 6000A TX3 |
LEGRAND | HEC434 | 6 kA | 1 | 1030 szt. |
35,53 złbrutto
28,89 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 6kA, charakterystyka B, 1-biegunowy, 10A |
HAGER | ADD554 | 6 kA | 1 | 442 szt. |
37,15 złbrutto
30,20 złnetto
|
Zobacz |
 Wyłącznik nadmiarowo-prądowy, 1P, charakterystyka B, 10A, 25kA, AC | S301P-B10 |
ABB | DCT894 | 25 kA | brak danych | na zamówienie |
233,49 złbrutto
189,83 złnetto
|
Zobacz |
Specyfikacja techniczna
30 parametrów z karty producenta| Charakterystyka wyzwalania | B |
|---|---|
| Do instalacji podtynkowych | tak |
| Głębokość wbudowania | 44 mm |
| Jednocześnie rozłączany biegun N | nie |
| Kategoria przepięcia | 3 |
| Klasa ograniczenia energii | 3 |
| Liczba biegunów | 1 |
| Liczba biegunów (całkowita) | 1 |
| Liczba biegunów chronionych | 1 |
| Montaż podtynkowy | tak |
| Możliwość dodatkowego wyposażenia | tak |
| Napięcie znamionowe | 230 V |
| Napięcie znamionowe izolacji Ui | 440 V |
| Prąd znamionowy | 10 A |
| Przekrój przyłączanego przewodu jednodrutowego | 1 ... 25 mm2 |
| Przekrój przyłączanego przewodu wielożyłowego | 1 ... 25 mm2 |
|---|---|
| Rodzaj napięcia | AC |
| Stopień ochrony (IP) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Straty mocy | 1.8 W |
| Szerokość wyrażona liczbą modułów | 1 |
| Temperatura otoczenia w warunkach pracy | -25 ... 75 °C |
| Wykonanie przeciwwybuchowe | nie |
| Zakres częstotliwości | 50 ... 60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V | 6 kA |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 4 kV |
| dł/szer/wys/waga | 0,085 m / 0,071 m / 0,018 m / 0,098 kg |
| Wyłącznik Eaton HN-B10/1 to uniwersalne rozwiązanie dla szerokiego zakresu zastosowań | Ochrona obwodów oświetleniowych: Zabezpiecza przed przeciążeniami spowodowanymi zbyt dużą liczbą podłączonych żarówek lub zwarciami w instalacji oświetleniowej. |
| Dzięki zastosowaniu wyłącznika HN-B10/1 zyskujesz | Bezpieczeństwo: Skuteczna ochrona przed pożarami i uszkodzeniami urządzeń elektrycznych. |
Opis
Wyłącznik nadprądowy 6kA HN-B10/1 o numerze katalogowym 194819 w kategorii Wyłączniki nadprądowe 6kA, Wyłączniki nadprądowe. Produkt wyprodukowany przez markę EATON, seria HN. WYŁĄCZNIK NADPRĄDOWY o wymiarach 0.02 x 0.07 x 0.09 m. Waga produktu wynosi 0.1 kg.
