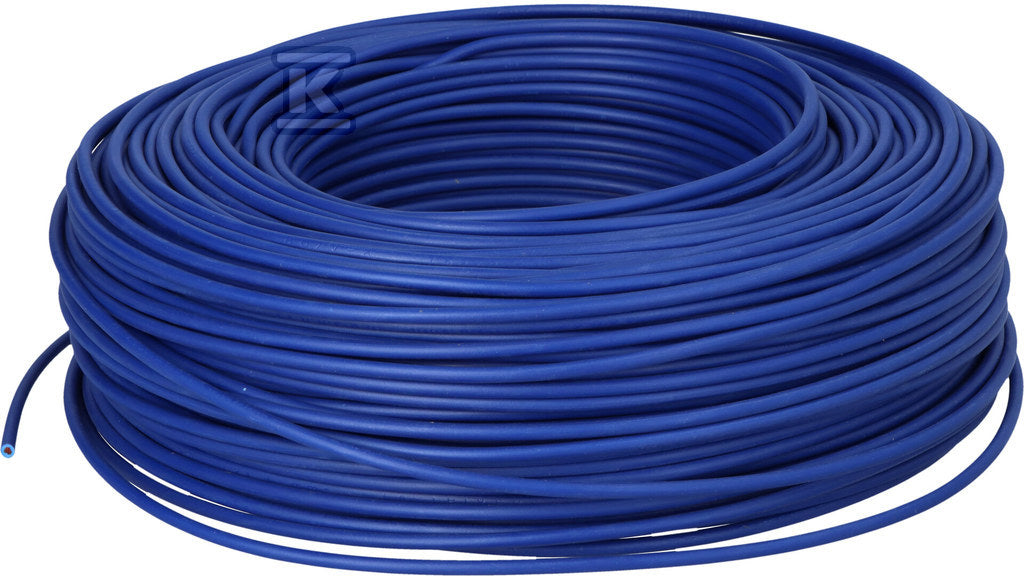

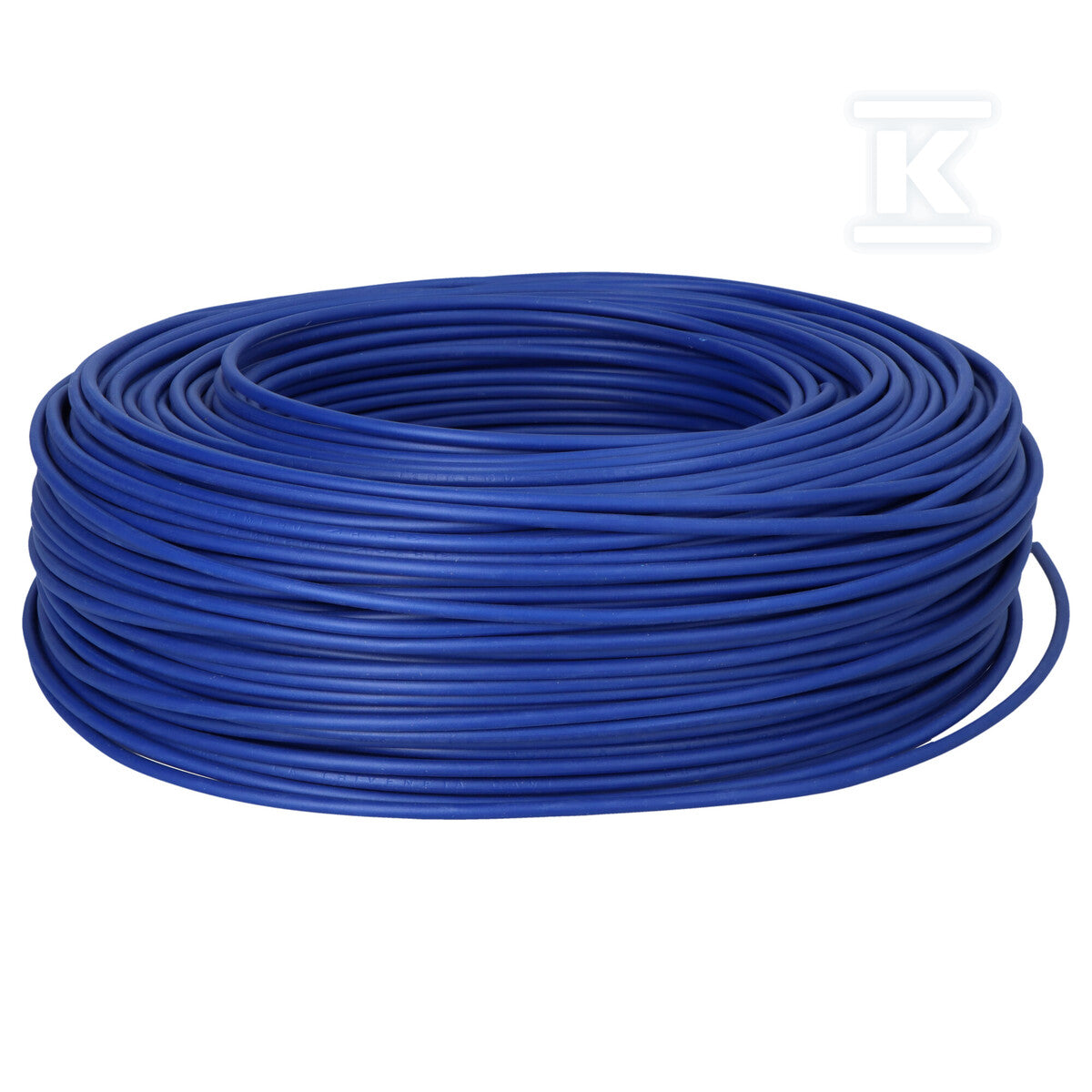

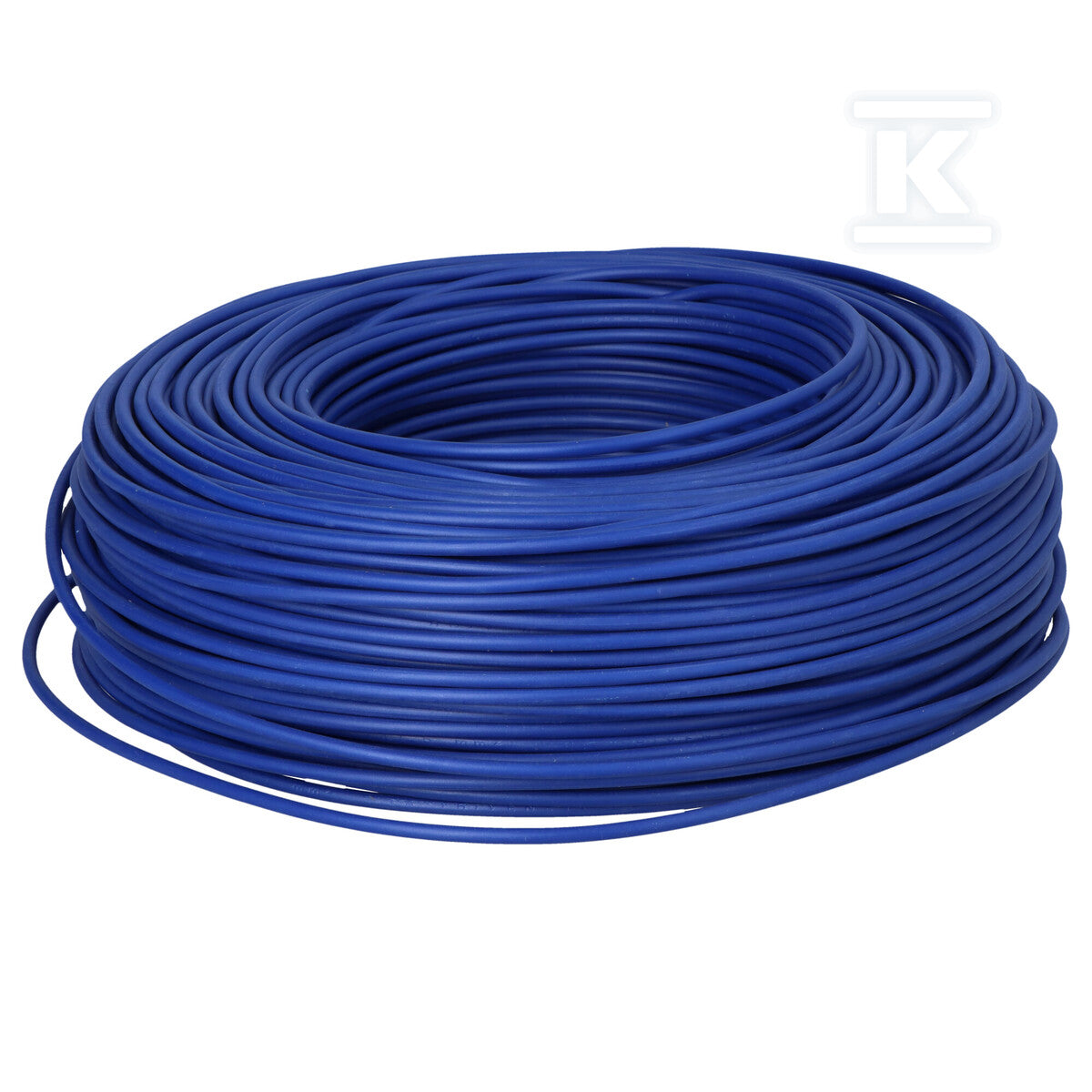

Przewód instalacyjny H07V-K (LGY) 1x1,5 ciemno niebieski DBU, jednożyłowy
Przewód instalacyjny H07V-K (LGY) 1x1,5 ciemno niebieski DBU, jednożyłowy
| Napięcie znamionowe U | 750 V |
|---|---|
| Znamionowy przekrój żyły | 1.5 mm2 |
| Liczba żył | 1 |
| Kolor izolacji | Niebieski |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Ciężar | 22 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -30;;80 °C |
| Geometria kabla | Okrągły |
Co oznacza H07V-K 1x1,5?
Symbol przewodu mówi o budowie i zastosowaniu, liczby o liczbie żył i ich przekroju. Dobór do konkretnej instalacji potwierdza projektant lub elektryk z uprawnieniami.
Przewód jednożyłowy z linką (K: giętka żyła wielodrutowa) w izolacji PVC, potocznie LgY. Do połączeń w rozdzielnicach, szafach sterowniczych i w rurkach.
Jedna żyła: każdy przewód (faza, neutralny, ochronny) układa się osobno, np. w rurce lub w rozdzielnicy. Kolor izolacji oznacza funkcję: żółto-zielony to ochronny PE, niebieski to neutralny N.
Przekrój 1,5 mm² stosuje się zwykle w obwodach oświetlenia z zabezpieczeniem 10 A. Ostateczny dobór zależy od sposobu ułożenia i długości obwodu.
Pierwsza liczba to napięcie żyły względem ziemi, druga między żyłami. 450/750 V to standard przewodów instalacyjnych w budynkach.
Specyfikacja techniczna
39 parametrów z karty producenta| Bezhalogenowy EN 50267-2-2 | nie |
|---|---|
| Bezhalogenowy zgodnie z IEC 60754-1 | nie |
| Bezhalogenowy zgodnie z IEC 60754-2 | nie |
| Ciężar | 22 kg/km |
| Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji) | -30;;80 °C |
| Ekran | nie |
| Gatunek materiału izolacji żyły | Inne |
| Geometria kabla | Okrągły |
| Identyfikacja/kodowanie koloru żyły | Niebieski |
| Klasa emisji dymu wg EN 13501-6 | Brak |
| Klasa kwasowości wg EN 13501-6 | Brak |
| Klasa reakcji na ogień wg EN 13501-6 | Eca |
| Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6 | Brak |
| Klasa żyły | Klasa 5 = wielodrutowa giętka |
| Kolor izolacji | Niebieski |
| Kolor powłoki/izolacji | Nie dotyczy |
| Liczba żył | 1 |
| Materiał izolacji żyły | Polichlorek winylu (PVC) |
| Materiał powłoki zewnętrznej | Polichlorek winylu (PVC) |
| Materiał żyły | Miedź |
| Min. dopuszczalny promień zginania w instalacjach stałych | 13.6 mm |
|---|---|
| Napięcie znamionowe U | 750 V |
| Napięcie znamionowe U0 | 450 V |
| Nierozprzestrzeniający płomienia | Zgodnie z EN 60332-1-2 |
| Niska emisja dymów (zgodnie z EN 61034-2) | nie |
| Niska emisja dymów zgodnie z IEC 61034-2 | nie |
| Ognioodporność zgodnie z IEC 60332-1-2 | tak |
| Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R) | nie |
| Ognioodporność zgodnie z IEC 60332-3-22 (kat. A) | nie |
| Ognioodporność zgodnie z IEC 60332-3-23 (kat. B) | nie |
| Ognioodporność zgodnie z IEC 60332-3-24 (kat. C) | nie |
| Ognioodporność zgodnie z IEC 60332-3-25 (kat. D) | nie |
| Olejoodporne (zgodnie z EN 60811-2-1) | nie |
| Olejoodporny (zgodnie z IEC 60811-404) | nie |
| Przybliżona średnica zewnętrzna | 3.4 mm |
| Rodzaj powierzchni żyły | Bez pokrycia |
| Znamionowy przekrój żyły | 1.5 mm2 |
| dł/szer/wys/waga | 1 m / 0,0034 m / 0,0034 m / 0,022 kg |
| Ten przewód znajduje zastosowanie przede wszystkim w | Instalacjach elektrycznych budynków mieszkalnych i komercyjnych: idealny do prowadzenia okablowania wewnętrznego, np. do gniazdek, wyłączników czy oświetlenia. |
Opis
Przewód instalacyjny H07V-K (LGY) 1x1,5 ciemno niebieski DBU, jednożyłowy o numerze katalogowym 4520141 w kategorii Przewody jednożyłowe, Przewody instalacyjne. Produkt wyprodukowany przez markę LAPP, seria H07V-K / LGY. PRZEWÓD o wymiarach 0 x 0 x 1 m. Waga produktu wynosi 0.02 kg.
